【专利】一种针阀式热流道系统(专利号:201921181174.7)

专利号：201921181174.7
专利状态：有权
专利类型：[实用新型]
专利申请人：巴恩斯注塑工业(江苏)有限公司
专利分类号：B29C45/28(20060101)

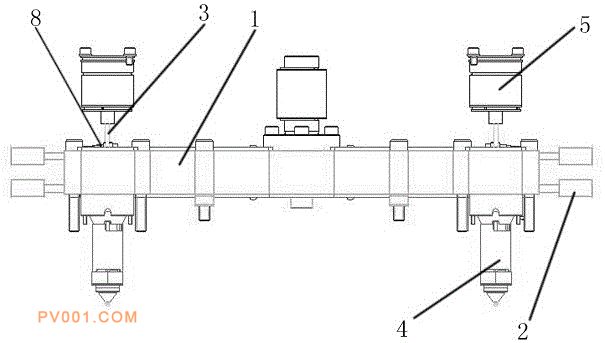

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种针阀式热流道系统。包括多块分流板，多块所述分流板形成一个空间，所述空间内设置有加热管，一阀针一侧穿过所述空间连接一驱动装置，所述分流板连接有热嘴，所述阀针的另一侧可接触所述热嘴，所述驱动装置为气缸，所述气缸包括缸体和第一活塞杆，所述缸体内设置有隔板，隔板将所述缸体分割成第一腔室和第二腔室，所述第一活塞杆上设置有位于第一腔室内的第一活塞，所述第一活塞杆上还连接有一第二活塞杆，所述第二活塞杆的一端穿过所述隔板后位于第二腔室内，且该端连接有第二活塞。本实用新型的针阀式热流道系统尺寸缩小，可以在有限的空间内排布更多的产品。
