【专利】一种压电喷射阀体气冷封装模组(专利号:201920977366.2)

专利号：201920977366.2
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市轴心压电技术有限公司
专利分类号：B05C5/02(20060101)

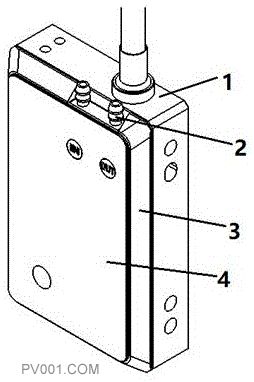

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种压电喷射阀体气冷封装模组，包括阀体、气路导向块、封装内盖、封装外盖、阀体ID定位块、O型密封圈、固定螺栓和密封螺钉；所述阀体设有封装内盖安装位，所述封装内盖通过所述固定螺栓固定在所述阀体的封装内盖安装位上；所述封装内盖设有导向块安装位，所述气路导向块通过螺栓固定在所述封装内盖上；所述封装内盖还设有内盖进气通孔，所述O型密封圈设在所述内盖进气通孔和所述阀内进气口之间；其有益效果是，可同时从两侧对压电叠堆区进行冷却，冷却的有效面积更大，冷却效率更高；本实用新型可以用更小的气压达到冷却需求，降低了冷却气压对阀体内部结构的影响；本实用新型降低了整体厚度，有效增加了应用范围。
