【专利】一种电驱底盘转向控制阀组控制装置(专利号:201911415642.7)

专利号：201911415642.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：湖北航天技术研究院特种车辆技术中心
专利分类号：B62D5/06(20060101)

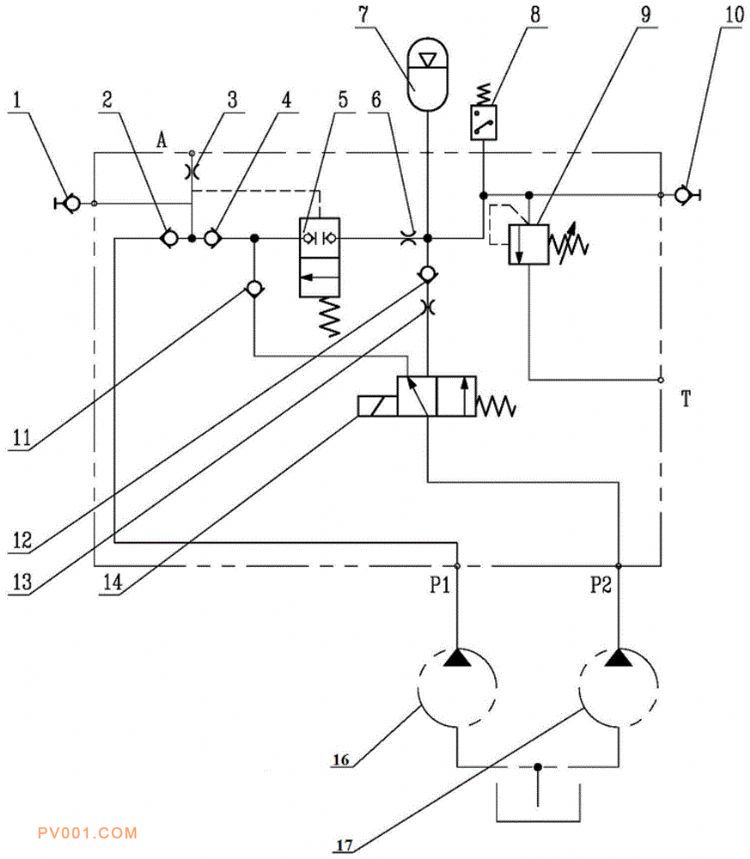

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于转向系统技术领域，公开了一种电驱底盘转向控制阀组，包括：第一单向阀、第二单向阀、逻辑阀、蓄能器、第三单向阀、第四单向阀以及电磁换向阀；所述第一单向阀的出液口和所述第二单向阀的出液口分别与控制阀组的出液口相连，所述第一单向阀的进液口连接有第一进液接头；所述蓄能器通过所述逻辑阀与所述第二单向阀的进液口相连；所述电磁换向阀的进液口连接有第二进液接头，所述电磁换向阀的第一出液口通过所述第三单向阀与所述第二单向阀的进液口相连，所述电磁换向阀的第二出液口通过所述第四单向阀与所述蓄能器相连。本发明提供的电驱底盘转向控制阀组和装置能够满足重型电驱车量的应急转向需求。
