【专利】核安全一级气动截止阀(专利号:201811188741.1)

专利号：201811188741.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：中核苏阀科技实业股份有限公司
专利分类号：F16K1/32(20060101)

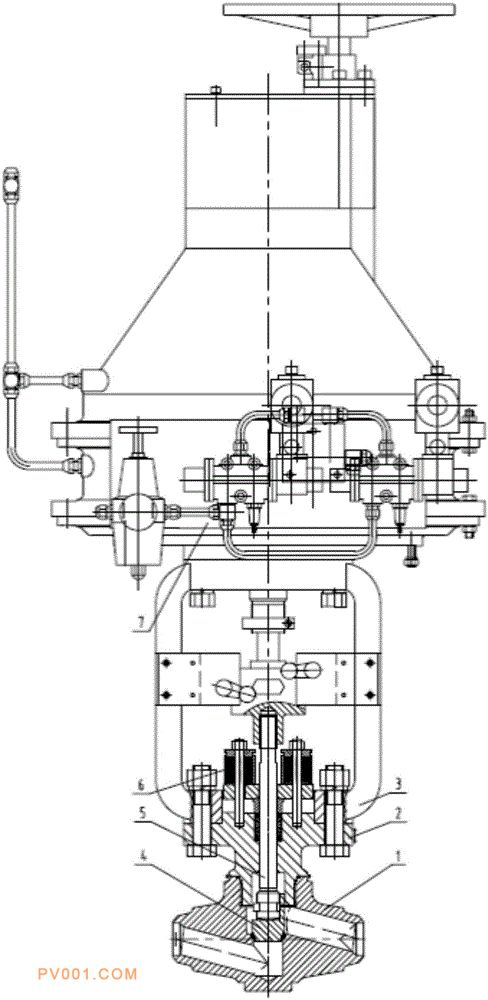

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于发明，具体涉及一种应用于“华龙一号”的，核安全一级、满足抗震1A类要求、采用气动执行机构的体盖螺纹连接的锻钢截止阀。一种核安全一级气动截止阀，包括阀体、阀盖、阀瓣、阀杆、支架、碟簧和气动执行机构，其中阀体的顶端设置阀盖，阀盖上设置阀瓣，阀体中包含“之”字形通道，在通道中设置阀杆，阀杆的顶端与支架固定连接，支架穿过阀盖与阀瓣连接。本发明的显著效果是：(1)采用了锻件形式，体盖连接为大螺帽结构式截止阀，且采用了垫片和唇焊的结构保证了阀门较高的可靠性和安全性。(2)设计了阀杆活载、导向、限位密封结构，实现填料预紧载荷动态补偿，满足多工况下密封要求。(3)设计了相应的支撑结构，满足三个方向6g地震加速度的要求。(4)采用了安全级气动装置，满足安全要求。
