【专利】集成阀装置(专利号:201880049517.6)

专利号：201880049517.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：株式会社电装
专利分类号：F16K11/14(20060101)

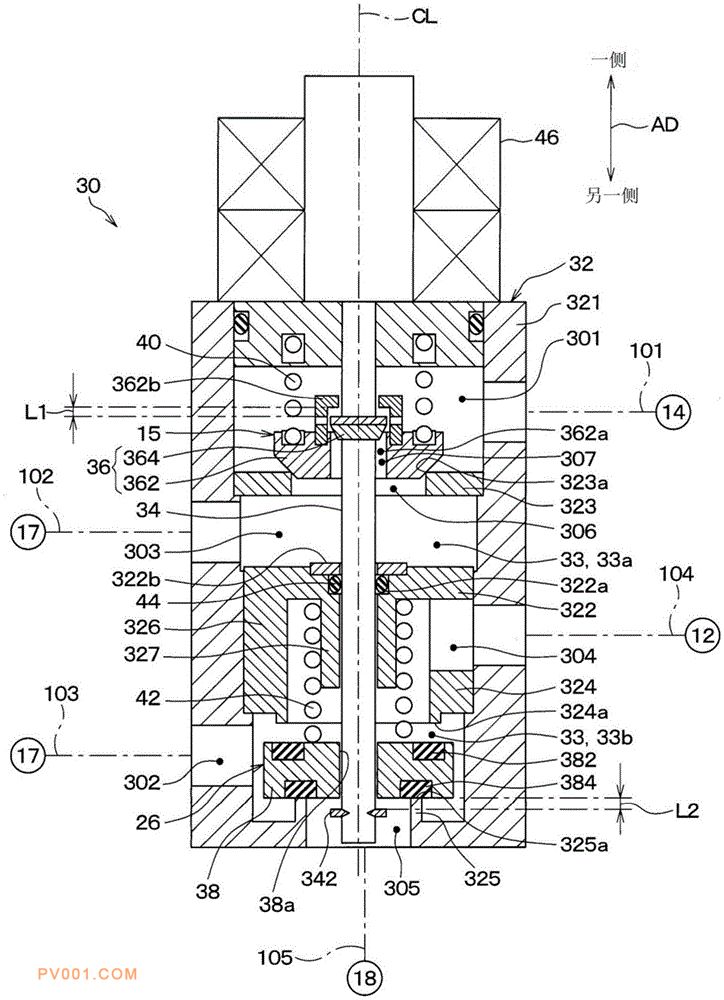

专利摘要：公开（公告）日:2020-04-21摘要:集成阀装置具备主体部(32)、流量调节阀芯(36)、流路切换阀芯(38)和轴部件(34)。在主体部形成有供规定流体流入的第一入口通路(301)和第二入口通路(302)、以及供规定流体流出的第一出口通路(303)、第二出口通路(304)和第三出口通路(305)。流量调节阀芯设置于主体部的内部，对从第一入口通路向第一出口通路流动的流体的流量进行调节。流路切换阀芯设置于主体部的内部，通过切换第一连通状态和第二连通状态来切换流体循环回路内的规定流体的流路，该第一连通状态使第二入口通路向第二出口通路连通而闭塞第三出口通路，该第二连通状态使第二入口通路向第三出口通路连通而闭塞第二出口通路。轴部件设置于主体部的内部，并使流量调节阀芯与流路切换阀芯联动。
