【专利】一种三通球阀机加工专用旋转工装(专利号:201921045527.0)

专利号：201921045527.0
专利状态：有权
专利类型：[实用新型]
专利申请人：凯泰阀门(集团)有限公司
专利分类号：B25B11/00(20060101)

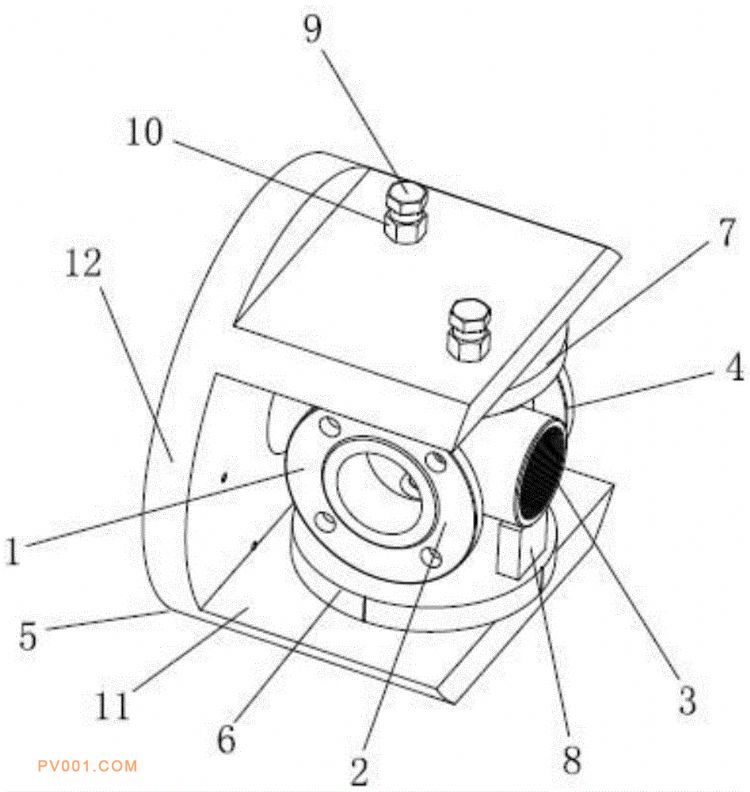

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种三通球阀机加工专用旋转工装，涉及到球阀的加工装置的技术领域，适应于加工三通球阀，三通球阀包括阀体，阀体具有相邻的第一面、第二面和第三面，第一面与第三面相正对，还包括工装主体、旋转底座、压板、轴承、螺栓和螺母，旋转底座通过轴承与工装主体转动地连接，旋转底座的上表面设有阀体，旋转底座的上侧设有压板，压板通过两螺栓与旋转底座连接，且压板通过两螺栓压紧在阀体的上端，阀体位于两螺栓之间，每一螺栓的上端各设有一螺母，每一螺母均位于压板的上侧，旋转底座的上表面设有支撑块，支撑块的上端设有弧形卡槽，弧形卡槽的形状与第二面的下端的形状相匹配。具有使用方便、精确可靠的特点。
