【专利】一种具有分腔缓冲功能的碟阀(专利号:202010044444.0)

专利号：202010044444.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：山东超力阀门制造有限公司
专利分类号：F16K1/22(20060101)

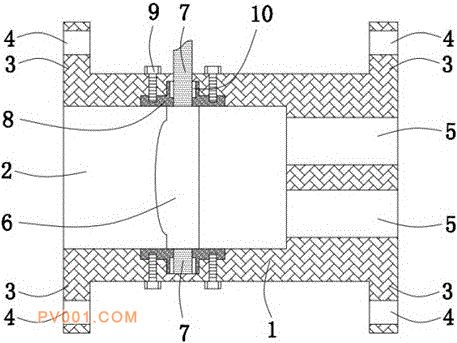

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种具有分腔缓冲功能的碟阀，包括阀体，所述阀体内部左侧的进水通道内通过转动杆连接有圆形阀板，所述阀体内部右侧还设有两组与进水通道连通的分流出水通道，所述圆形阀板上设有阶梯凹槽，所述阶梯凹槽包括用于插接橡胶密封环的底部凹槽和用于插入两组定位环的上部凹槽，所述转动杆的上端贯穿伸出阀体，所述转动杆的上下部均套入至T型套筒内部嵌入的轴承。本发明橡胶密封环的固定牢固稳定，液体流动对橡胶密封环进行冲击时，通过两组定位环对橡胶密封环的支撑作用，防止橡胶密封环在受到液体冲击时产生摇晃，这样可防止橡胶密封环摇晃造成密封性不佳的现象；有效防止转动杆位置倾斜造成圆形阀板卡在进水通道内。
