【专利】单向节流阀及其制造方法(专利号:201911078706.9)

专利号：201911078706.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：潍坊嘉腾液压技术有限公司
专利分类号：F16K15/02(20060101)

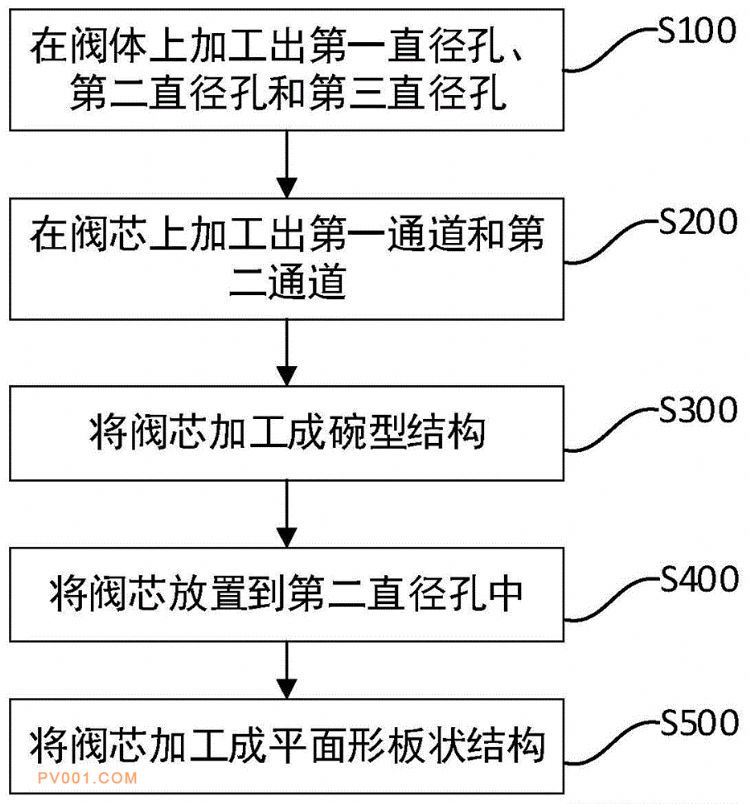

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供了一种单向节流阀及其制造方法，该单向节流阀包括阀体和阀芯，该制造方法包括：将阀体加工成内部具有依次分布并彼此连通的第一直径孔、第二直径孔和第三直径孔，其中第二直径孔、第一直径孔和第三直径孔的直径依次减小；将阀芯加工成碗型结构，其中碗型结构的阀芯的外缘直径小于第一直径孔的直径；将阀芯放置到第二直径孔中；将阀芯加工成平面形板状结构，以使阀芯被限制在第二直径孔中，其中平面形板状结构的阀芯的外缘直径小于第二直径孔的直径并且大于第一直径孔和第三直径孔的直径。本发明的上述制造方法不仅简单，而且还减少了单向节流阀的零件数量，降低了单向节流阀的制造成本。
