【专利】机动车真空泵(专利号:201580083887.8；108138778B)

专利号：201580083887.8;108138778B
专利状态：有权
专利类型：[发明授权]
专利申请人：皮尔伯格泵技术有限责任公司
专利分类号：F04C25/02(20060101)

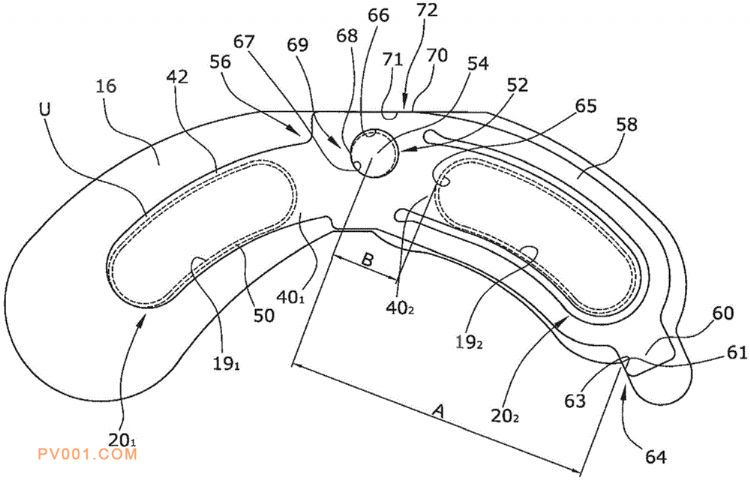

专利摘要：公开（公告）日:2020-03-31摘要:一种机动车真空泵(10)，包括泵室(12)和排气室(18)，泵转子(13)在泵室中压缩地旋转，被压缩的气体从泵室(12)溢出到排气室中。所述真空泵(10)具有分隔壁(16)，所述分隔壁将所述泵室(12)与排气室(18)分隔开，和分隔壁(16)中的至少一个设计为止回阀的排气阀(201、202)，压缩气体通过所述排气阀从泵室(12)溢出到排气室(18)中。所述排气阀(201、202)由分隔壁(16)中的阀孔(191、192)、设置在所述阀孔(191、192)周围的阀座(42)和作为阀体的板簧(401、402)构成。所述板簧(401、402)由弹簧体(56)构成，所述弹簧体具有固定点(52)和弹簧体上的止挡(61)，所述弹簧体在所述固定点(52)上被固定于分隔壁(16)上。弹簧体上的止挡(61)至固定点(52)的间距(A)大于所述固定点(52)至阀孔(191、192)的最接近固定点(52)的孔边缘(65)的间距(B)。
