【专利】一种具有轴向导流叶片的离心泵密封环(专利号:201810409167.1；108869379B)

专利号：201810409167.1;108869379B
专利状态：有权
专利类型：[发明授权]
专利申请人：江苏大学
专利分类号：F04D29/08(20060101)

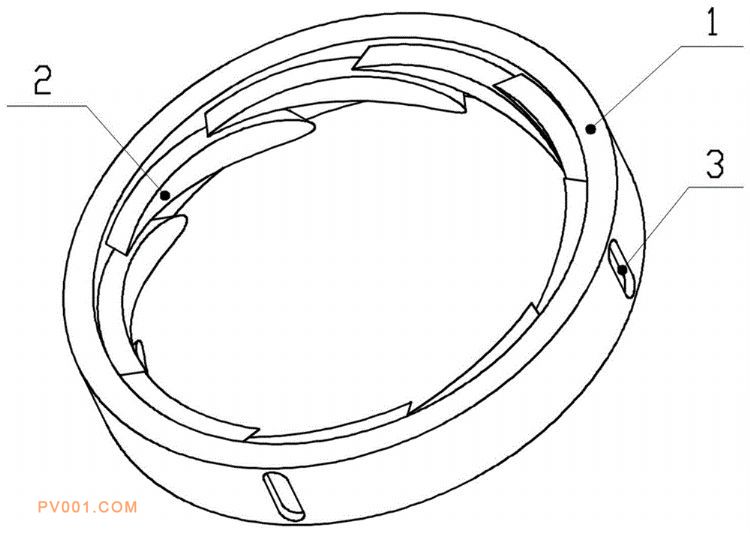

专利摘要：公开（公告）日:2020-03-31摘要:本发明公开一种安装在蜗壳与叶轮之间的具有轴向导流叶片的离心泵密封环，由圆环和轴向导流叶片组成，在圆环的内侧壁上沿圆周方向均匀固定布置8～10个轴向导流叶片，轴向导流叶片沿径向向内突出，轴向导流叶片的外形是NACA机翼型，轴向导流叶片的弦长L等于半径R，安放角为10°～20°，轴向导流叶片在径向上的高度h为半径R的0.05～0.1倍；本发明是基于轴向导流机制的非接触式密封环，当离心泵叶轮旋转时，带动了叶轮和蜗壳之间的液体旋转，旋转液体在固定的轴向的导流叶片的诱导下产生定向流动，诱导方向与叶轮和蜗壳之间泄露流体的运动方向相反，从而达到阻止流体从叶轮与蜗壳间隙处泄露的目的。
