【专利】用于高功率密度机柜的泵驱两相环路散热系统(专利号:201910586668.1；110278691B)

专利号：201910586668.1;110278691B
专利状态：有权
专利类型：[发明授权]
专利申请人：北京航空航天大学
专利分类号：H05K7/20(20060101)

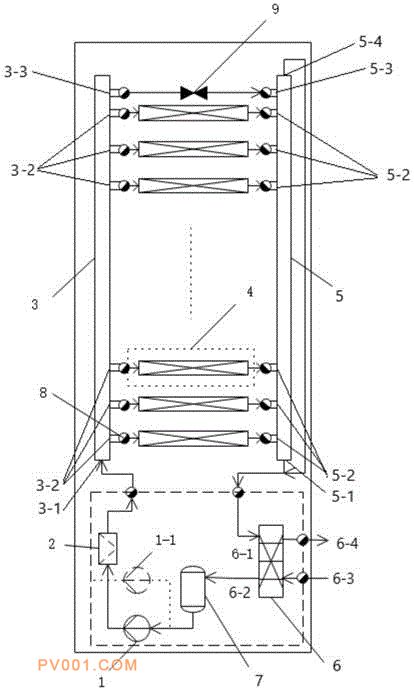

专利摘要：公开（公告）日:2020-03-31摘要:本发明公开了一种用于高功率密度机柜的泵驱两相环路散热系统，包括依次连通的制冷剂储液罐、泵、过滤器、分流管、多个服务器散热单元、汇流管、热交换器，热交换器和制冷剂储液罐连通从而形成循环回路，分流管包括进液端口、自下而上层状排列的多个第一分流端口和第二分流端口；汇流管包括主出口、自下而上层状排列的多个第一汇流端口、第二汇流端口和辅助出口，第二分流端口通过单向阀与第二汇流端口连接，各服务器散热单元的进液口的前端设置有局部阻力元件。本系统可以对服务器主要发热元件进行散热，有效解决了服务器和机柜局部热点的问题，并利用微小通道流动沸腾换热技术，显著提升单个机柜内服务器的功率密度，并降低机柜散热风扇噪音。
