【专利】一种地源热泵换热器(专利号:201921061093.3)

专利号：201921061093.3
专利状态：有权
专利类型：[实用新型]
专利申请人：南京枫叶能源环境科技有限公司
专利分类号：F25B39/00(20060101)

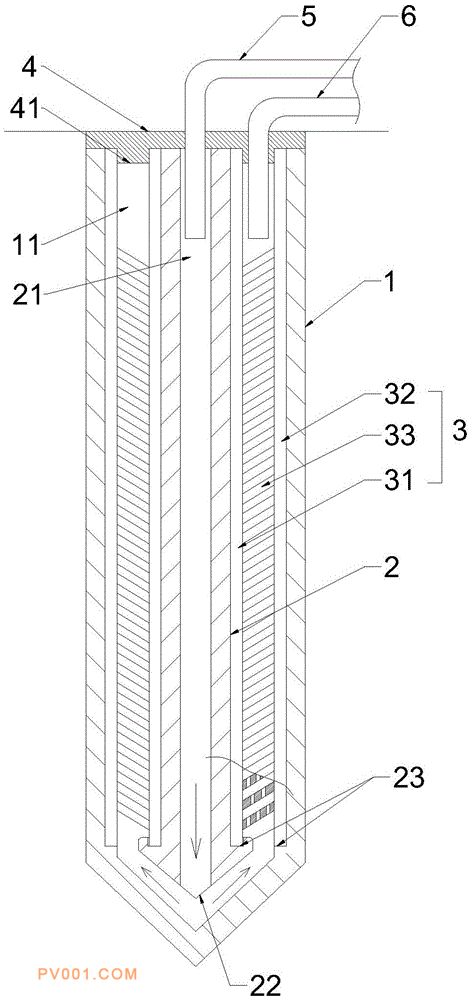

专利摘要：公开（公告）日:2020-03-31摘要:本实用新型提供一种地源热泵换热器，包括外管、内管和换热片，所述外管为不锈钢材质，所述外管的底端封口；所述内管安装于所述外管中，所述内管的顶端设有进水口，所述内管的底端设有出水口，所述外管与所述内管之间设有回水腔；所述换热片为铝合金材质，所述换热片安装于所述回水腔内，所述换热片包括第一固定座、第二固定座和若干个翅片，所述第一固定座贴合所述内管的外壁，所述第二固定座贴合所述外管的内壁，若干个翅片平行地安装于所述第一固定座和所述第二固定座上，所述翅片接近所述外管的一端向上倾斜设置，所述翅片上设有若干个通孔。本实用新型可以对地源热泵进行充分、高效地换热。
