【专利】一种电流互感器复用取电的无源泵站流量监测终端(专利号:201921487902.7)

专利号：201921487902.7
专利状态：有权
专利类型：[实用新型]
专利申请人：河海大学常州校区
专利分类号：G01F1/56(20060101)

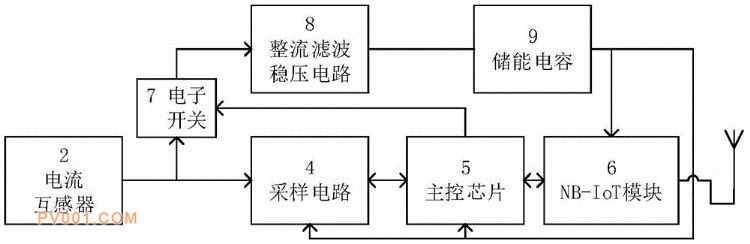

专利摘要：公开（公告）日:2020-03-31摘要:本实用新型公开了一种电流互感器复用取电的无源泵站流量监测终端，包括相互连接的电流互感器和电路板，电流互感器套设在电机电缆上，同时固定在电柜箱背板上，电路板固定在电流互感器上表面，电路板包括采样电路、主控芯片、NB?IoT模块、电子开关、整流滤波稳压电路和储能电容，电流互感器一条线路依次连有采样电路、主控芯片和NB?IoT模块，电流互感器另一条线路依次连有电子开关、整流滤波稳压电路和储能电容，储能电容分别与采样电路、主控芯片和NB?IoT模块相连。本实用新型提供的一种电流互感器复用取电的无源泵站流量监测终端，体积微小、结构简单，是集储电、用电、监测为一体的智能微型监测终端。
