【专利】带自动保护的钻具浮阀(专利号:202010103281.9)

专利号：202010103281.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：东营市创元石油机械制造有限公司
专利分类号：E21B21/10(20060101)

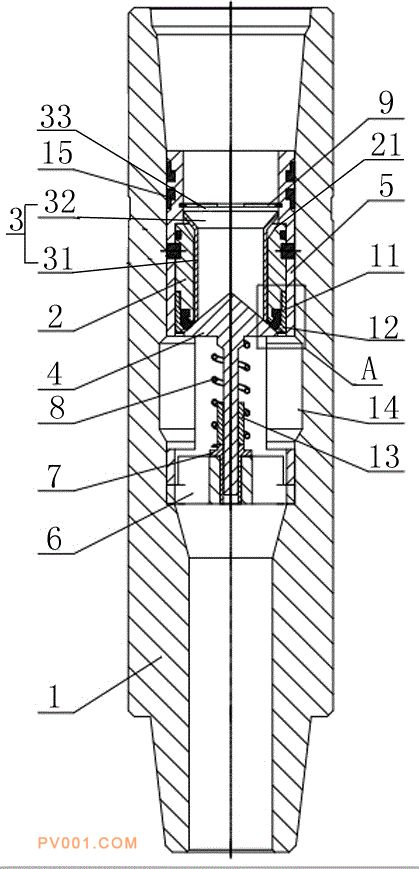

专利摘要：公开（公告）日:2020-03-27摘要:本发明公开了一种带自动保护的钻具浮阀，包括阀体、阀套、阀座、保护筒和蘑菇头阀芯。蘑菇头阀芯下方设有限位套，一方面保证泥浆通道顺畅，另一方面保护弹簧免于疲劳破坏；保护筒为浮动式结构，可以在泥浆通道开启后下降形成保护腔有效保护密封环，防止泥浆的直接冲击，能延长密封环使用寿命；当密封环被压缩到设定量时，阀座下端的下锥形限位面与蘑菇头阀芯的上部锥面贴合在一起，可对密封环进行保护，防止压力过大而损坏，延长密封环和弹簧的使用寿命。
