【专利】一体化预制泵站节能控制系统(专利号:201920844258.8)

专利号：201920844258.8
专利状态：有权
专利类型：[实用新型]
专利申请人：希阿埃(广州)有限公司
专利分类号：E03F5/22(20060101)

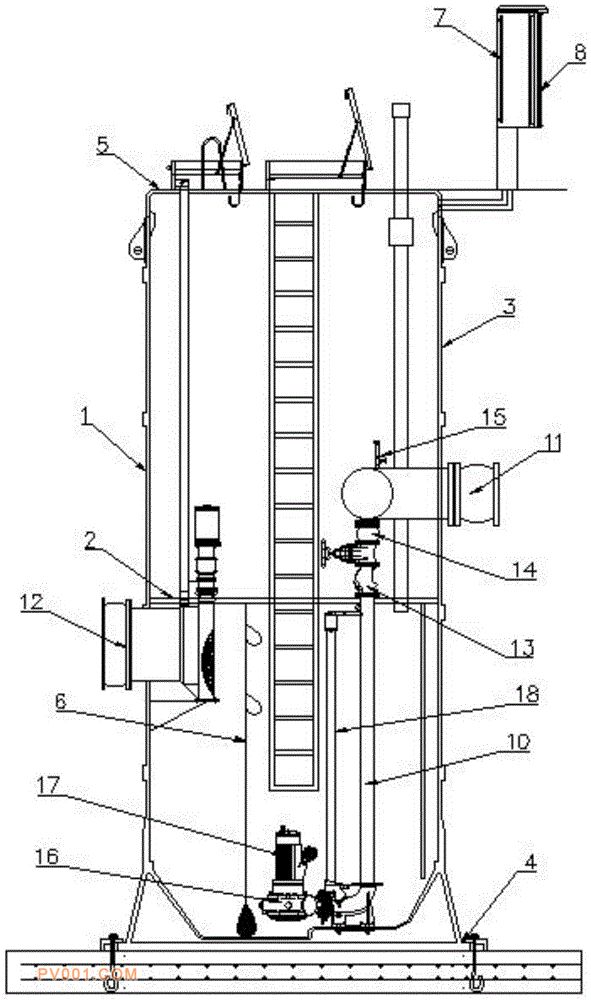

专利摘要：公开（公告）日:2020-03-27摘要:本实用新型涉及一种节能控制系统，尤指一种一体化预制泵站节能控制系统，包括泵站筒体，泵站筒体包括泵站侧壁、泵站底座和泵站顶盖，节能控制系统包括水泵机组、管路、控制单元和浮球液位计，控制单元包括智能控制柜和变电设备，智能控制柜内设有变频器、可编程逻辑控制模块、模拟量检测模块和PLC控制电路模块，PLC控制电路模块的信号接收端连接浮球液位计，变频器用于调整水泵机组的运行频率，以匹配最佳运行工况点，可编程逻辑控制模块用于程序的编写，模拟量检测模块用于检测泵站筒体出水端的压力变化，出水端设有压力传感器，该水泵机组通过变频器调速来改变泵站筒体的特性曲线，从而对泵站筒体的运行工况点进行调节，使泵站筒体在高效区运行。
