【专利】一种利用调速风机和电动风阀控制的生物安全柜(专利号:201911265089.3)

专利号：201911265089.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：苏州惠丰净化设备有限公司
专利分类号：G05D27/02(20060101)

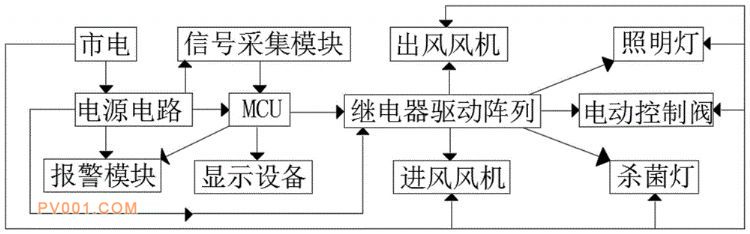

专利摘要：公开（公告）日:2020-03-27摘要:为了解决传统的生物安全柜利用机械结构实现操作空间内的风速恒定控制，机械结构复杂，操作繁琐，且很难达到精准恒定控制，对高效生产非常不利的问题，本发明提出一种利用调速风机和电动风阀控制的生物安全柜，其包括：电源电路、MCU、继电器驱动阵列、进风风机、出风风机、电动调节阀、信号采集模块和负载设备，电源采用220V交流电，220V交流电经过电源电路的处理后，输出5V直流电分别供给给MCU、信号采集模块和继电器驱动阵列，同时220V交流电直接作为电源供给给一个或多个负载设备，MCU通过计算机程序控制继电器驱动阵列，继电器驱动阵列接收到MCU的控制信号后可以驱动继电器驱动阵列中相应的负载继电器驱动相应的负载设备工作。
