【专利】一种带有分段式月牙板的油泵(专利号:201911231342.3)

专利号：201911231342.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：安徽江淮汽车集团股份有限公司
专利分类号：F04C2/10(20060101)

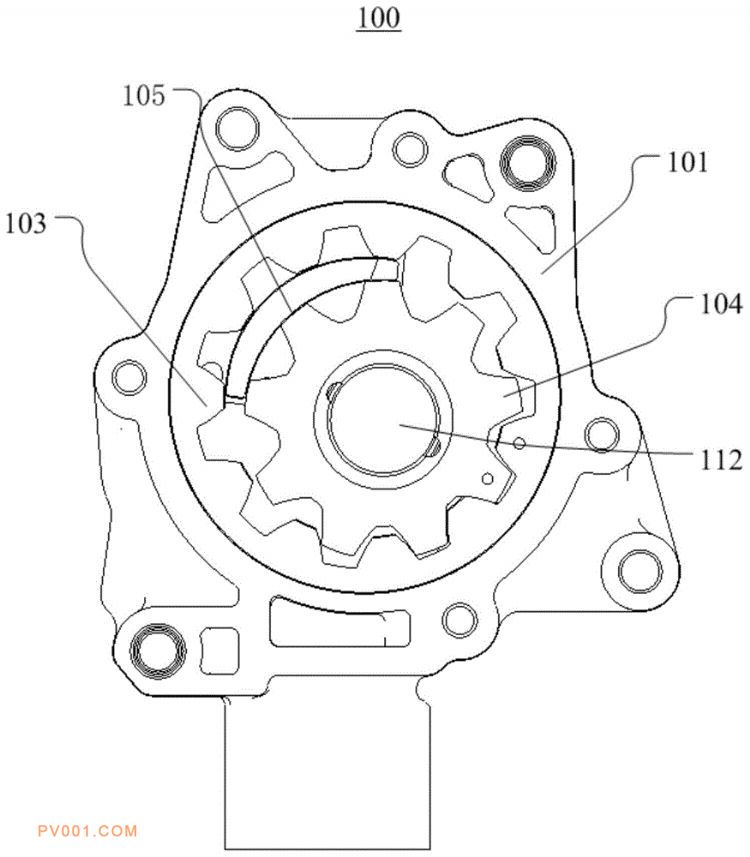

专利摘要：公开（公告）日:2020-03-27摘要:本发明公开一种带有分段式月牙板的油泵，包括泵体、外转子、内转子以及月牙板，泵体设有转子腔，外转子安装在转子腔内，内转子偏心安装在外转子内，且与外转子相啮合；月牙板设于转子腔内，将内转子与环形外转子之间的空腔分隔成高压腔和低压腔，月牙板具有靠近高压腔的第一弧面、以及靠近低压腔的第二弧面，第一弧面与内转子的对应齿面之间的间隙小于第二弧面与内转子的对应齿面之间的间隙。本发明公开的一种带有分段式月牙板的油泵，在各种工作压力下，其月牙板不会发生刮擦，且不会降低油泵的容积效率。
