【专利】一种泵体加工装置(专利号:201920821049.1)

专利号：201920821049.1
专利状态：有权
专利类型：[实用新型]
专利申请人：张家港玉成精机股份有限公司
专利分类号：B23P23/02(20060101)

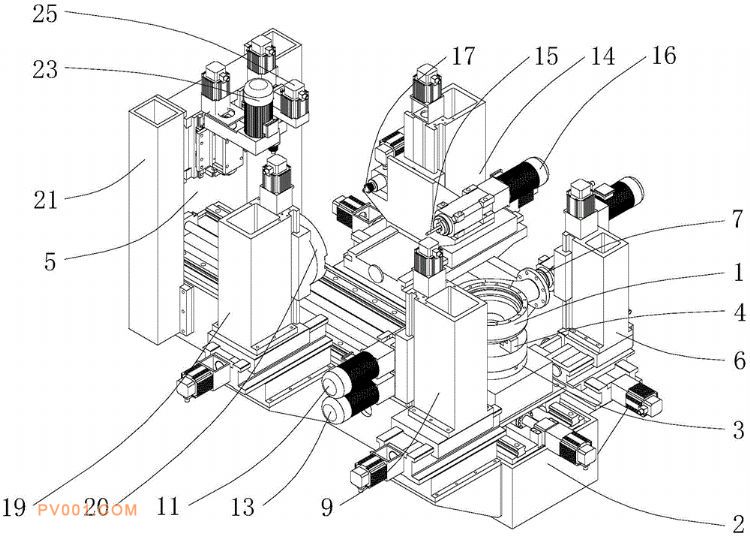

专利摘要：公开（公告）日:2020-03-27摘要:本实用新型公开了一种泵体加工装置，包括底座、可沿前后方向活动的设于底座上的转盘、设于转盘上的卡盘、用于依次对泵体进行加工的且可三轴移动的设于底座上的：用于加工出口法兰的端面和圆周面的第一加工机构、用于加工地脚的端面以及用于加工出安装孔的第二加工机构、用于加工出第一螺纹孔的第三加工机构、用于加工出口法兰的端面以铣出水纹面的第四加工机构、用于加工出第二螺纹孔的第五加工机构；第一加工机构、第三加工机构沿泵体的送料方向设于底座的一侧；第二加工机构、第四加工机构沿泵体的送料方向设于底座的另一侧；第五加工机构和底座之间设有出料口。本实用新型一种泵体加工装置，加工效率较高，稳定性较好，适用于不同规格的泵体。
