【专利】一种具有椭圆型槽的上游泵送机械密封环(专利号:201911369378.8)

专利号：201911369378.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：温州市天成密封件制造有限公司
专利分类号：F16J15/16(20060101)

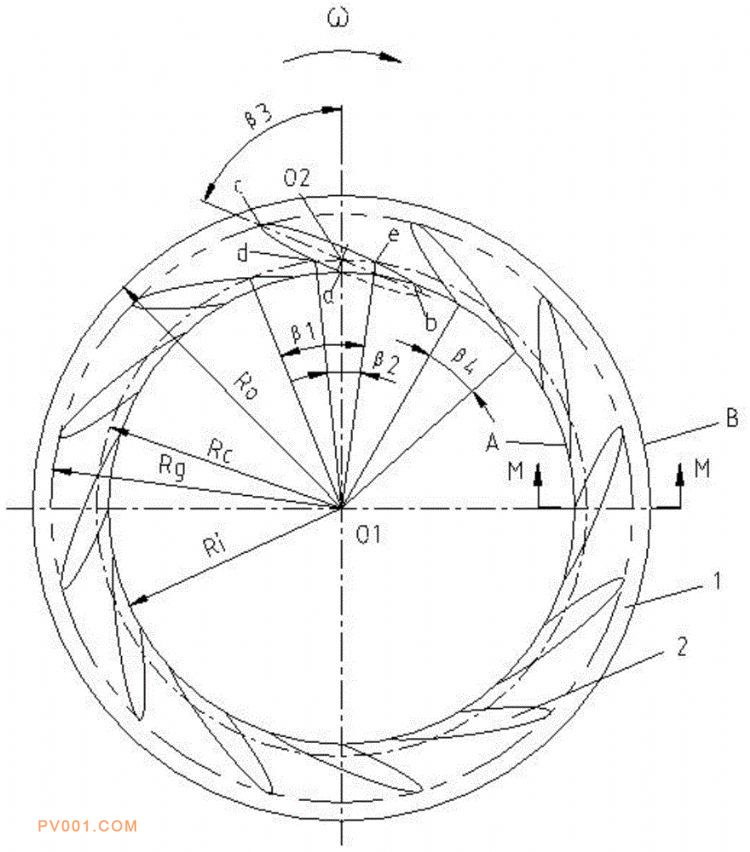

专利摘要：公开（公告）日:2020-03-27摘要:本发明公开一种具有椭圆型槽的上游泵送机械密封环，涉及机械密封结构技术领域；包括动环和静环，动环和静环上均设置有密封端面；动环和/或静环的密封端面上均匀设置有多个沿密封端面周向均匀分布的流体动压槽，流体动压槽的平面位于一虚拟椭圆上，流体动压槽包括依次连接的槽口、迎流面和背流面；槽口设置在密封端面的低压侧，且槽口所在的虚拟圆与密封端面的低压侧边所在虚拟圆重合，迎流面和背流面均位于虚拟椭圆上；流体动压槽的平面所在的虚拟椭圆的倾角为50～82°，长轴与短轴比为3～15：1。本发明公开的具有椭圆型槽的上游泵送机械密封环，运行时零泄漏、低功耗、低磨损，使用寿命长。
