【专利】一种插板阀(专利号:201911222812.X)

专利号：201911222812.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：武汉科瑞达真空科技有限公司
专利分类号：F16K3/18(20060101)

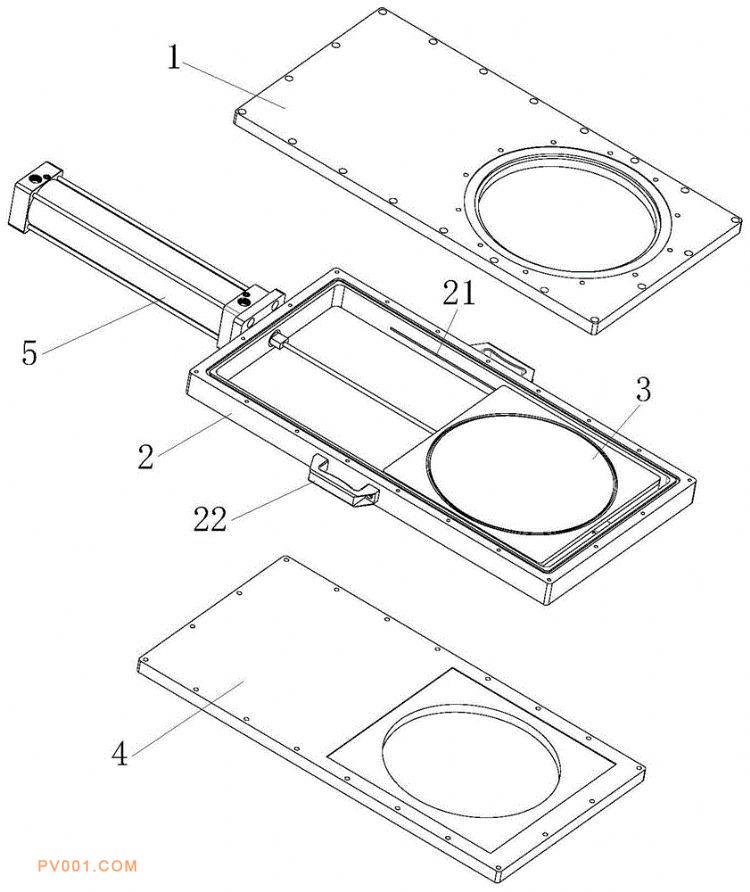

专利摘要：公开（公告）日:2020-03-27摘要:本发明涉及一种插板阀，包括上盖板、阀体座、与阀体座滑动连接的行走及密封装置、下盖板、驱动机构；所述行走及密封装置包括上板、外框、内框以及下板；驱动机构用于推动外框；上板和下板表面的密封圈槽里设置有密封圈；外框的上表面和下表面设置有多个顶出机构，上板和下板上设置有与顶出机构相配合的楔形槽；内框包括上弹片、下弹片；上弹片一端设置有舌部，另一端与上板固定连接；下弹片一端与上弹片靠近舌部的一端固定连接，另一端与下板固定连接；外框、内框通过舌部限位配合。本发明所述上板和下板表面的密封圈与上盖板和下盖板紧密接触，实现强力密封，显著提高插板阀的密封效果。
