【专利】伺服电机泵组驱动的液压机的液压系统(专利号:201920268464.9)

专利号：201920268464.9
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡市鹏达海卓智能装备有限公司
专利分类号：B30B1/32(20060101)

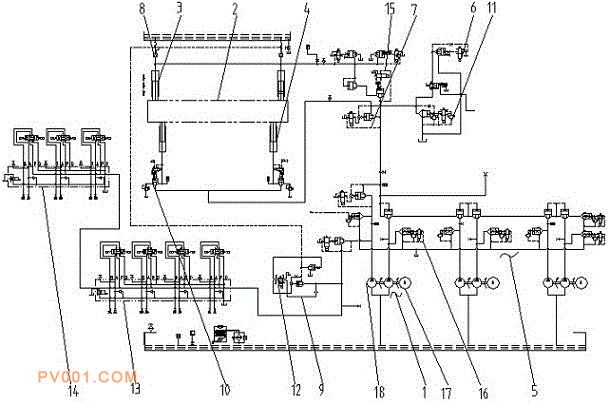

专利摘要：公开（公告）日:2020-03-27摘要:本实用新型公开了一种液压机的液压系统，包括伺服电机泵组、滑块、主缸和回程缸，伺服电机泵组包括多个伺服电机泵，伺服电机泵包括伺服电机以及泵，伺服电机泵组上连接有电磁阀组，电磁阀组和回程缸之间连接有下腔排油阀和下腔进油阀，电磁阀组和主缸之间连接有上腔进油阀，上腔进油阀进油、下腔排油阀排油，通过伺服电机泵组控制流量进行滑块下滑无级调节，充液阀吸油使滑块进入快速下滑状态，伺服电机泵组上还连接有辅助油路，辅助油路通过伺服电机泵组中的任一伺服电机泵驱动。本实用新型液压机的液压系统，取消了大通径比例阀，无节流情况发生，能耗取决于转速和压力大小，减小无用功产生，使整个设备发热量较小，降低液压机的故障率。
