【专利】一种便于维护的电子燃油泵总成(专利号:201920586945.4)

专利号：201920586945.4
专利状态：有权
专利类型：[实用新型]
专利申请人：潍柴(重庆)汽车有限公司
专利分类号：F02M37/08(20060101)

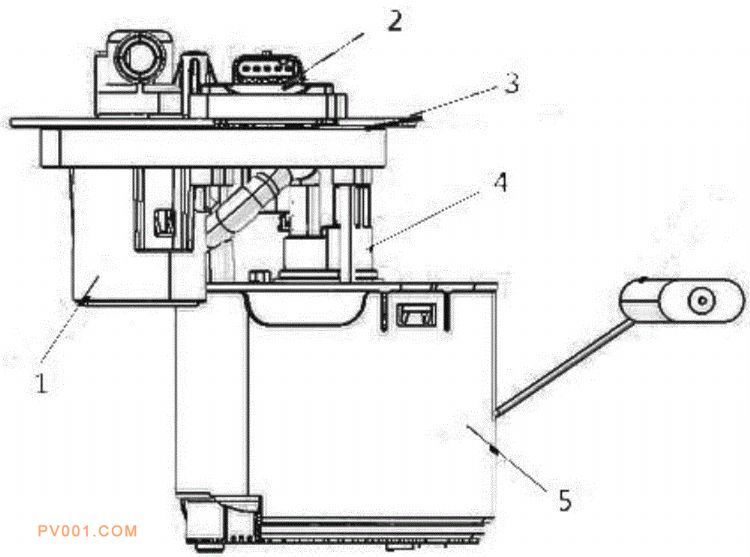

专利摘要：公开（公告）日:2020-03-27摘要:本实用新型涉及一种便于维护的电子燃油泵总成，所述的电子燃油泵总成包括加油限制阀、油泵法兰、油泵芯、油泵油桶；所述的油泵法兰与油泵油桶之间采用偏置的方式分布，且油泵法兰中心线与油泵油桶中心线相分离；所述的加油限制阀通过卡接的方式固定在油泵法兰上；所述油泵法兰的底面设有卡接机构；相应的加油限制阀上设有卡接机构相配合的卡接卡钳；所述油泵芯通过加油限制阀通气来限制加油量。其优点表现在：设有加油限制阀，加油限制阀通过卡接的方式固定在油泵法兰上；该设计通过卡接方式，使得加油限制阀与油泵法兰之间可拆卸，这样，在加油限制阀失效的情况下，通过单独拆卸加油限制阀就可以进行独立更换，将大大减少用户维护成本。
