【专利】流道切换机构及控制阀(专利号:201911356699.4)

专利号：201911356699.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：南京润泽流体控制设备有限公司
专利分类号：F16K31/04(20060101)

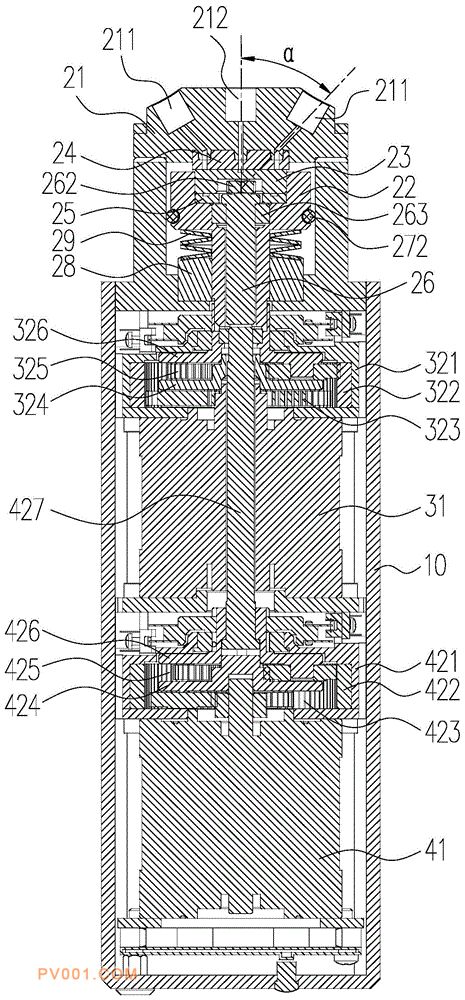

专利摘要：公开（公告）日:2020-03-27摘要:本发明公开了一种流道切换机构，其包括阀芯座和第一驱动组件，阀芯座上开设有沟槽，沟槽用于连通流体进口和流体出口，沟槽所在平面与定子贴合，第一驱动组件包括第一电机和第一减速机构，第一驱动电机与第一减速机构的动力输入端连接，第一减速机构的动力输出端与阀芯座连接，第一驱动组件驱动阀芯座转动时，可使沟槽在流体出口之间切换连通。本发明的流道切换机构，定子和沟槽所在平面相贴合，相较于球形接触面更易于加工，且能够保证定子和沟槽所在平面之间紧密贴合，防止了流体换向过程中发生流体泄漏的情况。本发明还公开了一种带有该流道切换机构的控制阀。
