【专利】用于运动锥形阀芯小间隙二维流场计算的动网格更新方法(专利号:201911235841.X)

专利号：201911235841.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江大学
专利分类号：G06F30/28(20200101)

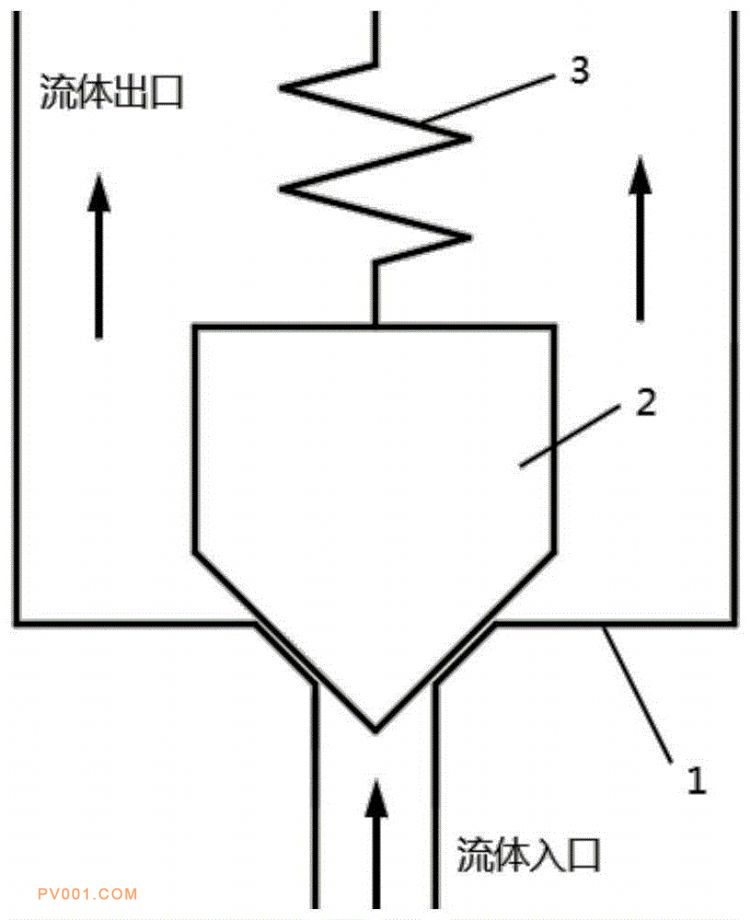

专利摘要：公开（公告）日:2020-03-27摘要:本发明公开了一种用于运动锥形阀芯小间隙二维流场计算的动网格更新方法，其包括：(1)三维的锥形阀芯前后流道简化为轴对称的二维模型，对二维模型进行结构化网格划分。(2)用FLUENT软件建立锥形阀芯前后流道的流场瞬态计算模型，阀芯在流体力、摩擦力、弹簧弹力和重力的作用下会沿着轴线方向作直线运动。(3)根据动力学理论，建立阀芯的运动方程。(4)在FLUENT软件中进行二维瞬态流场计算，每个时间步均计算作用在阀芯两端的流体力；(5)在流场一个时间步的瞬态计算开始前，在UDF中利用计算得到的作用在阀芯两端的流体力，再根据阀芯的运动方程，计算阀芯在一个时间步的振动位移；(6)根据(5)动力学计算结果，按照给定的方法，计算每个网格节点的移动距离，并更新流体域相关网格节点的坐标值，流体域随之变动。
