【专利】一种小汽轮机给水泵的联轴器防护罩(专利号:201920708782.2)

专利号：201920708782.2
专利状态：有权
专利类型：[实用新型]
专利申请人：河北大唐国际王滩发电有限责任公司
专利分类号：F16D3/84(20060101)

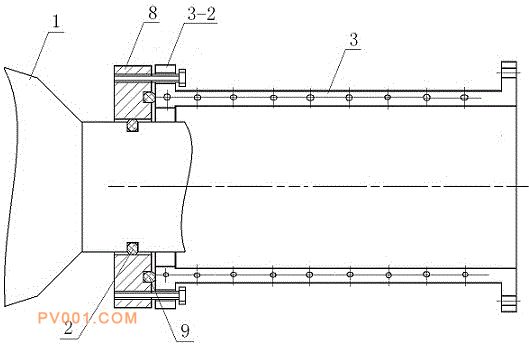

专利摘要：公开（公告）日:2020-03-06摘要:本实用新型公开了一种小汽轮机给水泵的联轴器防护罩，其包括密封环和由两个半圆筒防护罩拼接成的圆筒状防护罩，所述密封环套在小汽轮机的腰瓦盖上，在密封环与小汽轮机的腰瓦盖之间设有柱面密封圈，所述圆筒状防护罩套在滑动齿型联轴器的外部，圆筒状防护罩套的两端通过法兰分别与汽动给水泵和密封环连接。本实用新型在防护罩端部增设了密封环，由密封环与柱面密封圈相配合实现端部的密封，彻底消除了密封圈被挤出的现象，大大降低了防护罩的安装难度，消除了联轴器防护罩漏油现象，不仅避免了资源的浪费，而且可保证机组安全运行。
