【专利】一种防吸空水泵(专利号:201920993938.6)

专利号：201920993938.6
专利状态：有权
专利类型：[实用新型]
专利申请人：山西潞安环保能源开发股份有限公司王庄煤矿
专利分类号：F04D15/00(20060101)

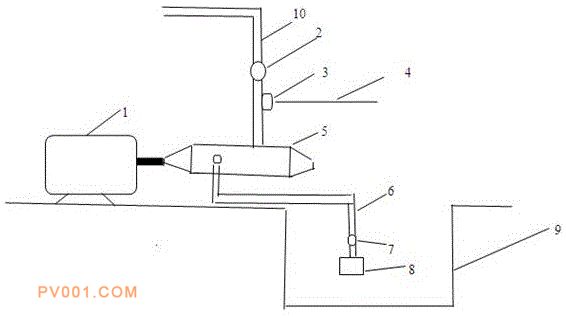

专利摘要：公开（公告）日:2020-03-06摘要:本实用新型公开了一种防吸空水泵，包括：排水泵、连接排水泵的电动机、吸水管和排水管，吸水管的另一端连接一过滤器，管体中部设置底阀，排水管的依序设置止水阀和压力行程开关；其中，所述压力行程开关与一继电器KT的触点开关KT1并联，继电器KT的线圈与中间继电器ZJ的线圈并联，形成的两个并联结构与开关KA及开关QA1串联，接入变压器两端，其控制回路的改进成本低，制作简单，操作接线方便，即不影响水泵的正常运行，又不影响控制器的防爆性能。保证了水泵安全运行；同时减少因水泵吸空发热导致的材料消耗，设备损坏，节省了人员投入，提高了劳动效率，降低了成本投入，保证了安全生产。
