【专利】一种两段式网孔节流元件、节流阀(专利号:201821882732.8)

专利号：201821882732.8
专利状态：有权
专利类型：[实用新型]
专利申请人：株洲南方阀门股份有限公司
专利分类号：F16K47/02(20060101)

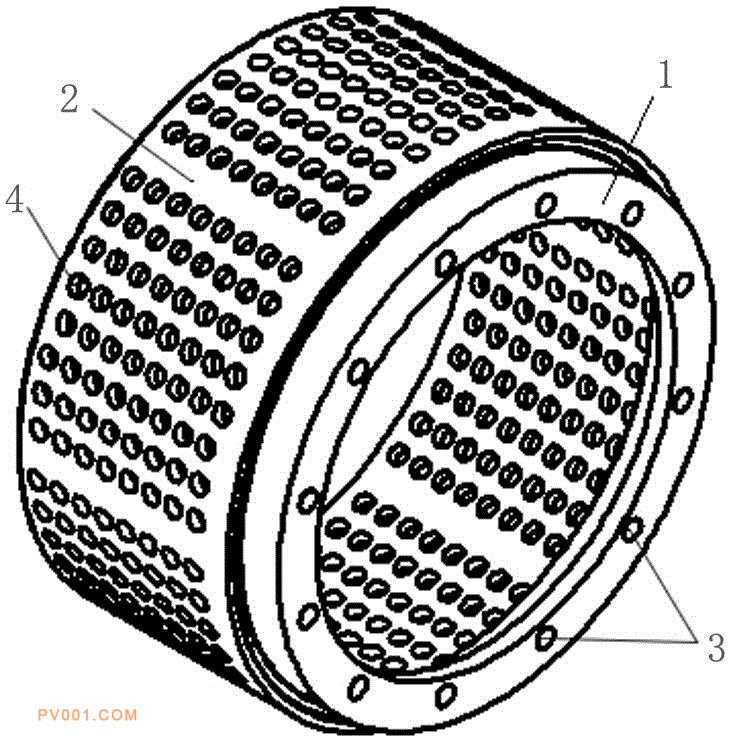

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及水用调节阀技术领域，公开一种两段式网孔节流元件、节流阀。节流元件中心设有贯通节流元件上、下表面的开口；节流元件的上表面与下表面均设有贯通整体的多个定位孔；所述节流元件的侧面设有多个整齐排布，并且贯穿侧面的节流孔；节流孔为一段设置在节流元件外壁或内壁的锥形第2段锥孔、连接第2段锥孔，并贯通节流元件侧面内壁或外壁的锥形第1段锥孔；第2段锥孔的厚度小于第1段锥孔；第2段的锥度角大于第1段的锥度角。本两段式网孔节流元件具有双向喷射的稳定的效果，同时两个锥度孔的结构设计，能够避免气蚀的产生，减少阀门的振动和噪声。
