【专利】一种超高压闸阀(专利号:201920470936.9)

专利号：201920470936.9
专利状态：有权
专利类型：[实用新型]
专利申请人：温州市瓯斯特阀门有限公司
专利分类号：浙江欧斯特泵阀有限公司

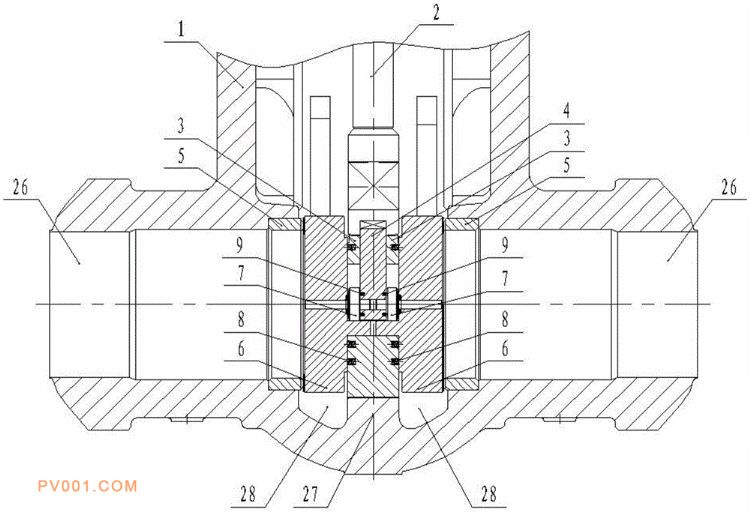

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种超高压闸阀，包括执行机构、阀体、阀杆、大阀芯、小阀芯，阀杆、大阀芯、小阀芯设置在阀体内部，执行机构通过阀杆带动大阀芯和小阀芯上下运动,阀杆与大阀芯、小阀芯镶嵌凸形槽连接，大阀芯与小阀芯活动连接，密封阀座通过大密封盘与大阀芯密封连接，大密封盘通过小密封盘与小阀芯密封连接。本实用新型提供的一种超高压闸阀，即使在介质流速较大场合，大阀芯前后压力可得到合理的泄放，大阀芯前后压力得到合理的释放之后引起大阀芯的振动小，阀芯和密封阀座的密封面的磨损小，闸阀使用寿命长；阀杆操作力矩小，闸阀易开启和关闭。闸阀闭合时，阀芯和密封阀座密封面、小密封盘和大密封盘中心周围的密封面密封效果好，无泄露。
