【专利】一种衬氟蝶阀(专利号:201920371181.7)

专利号：201920371181.7
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江东信阀门有限公司
专利分类号：F16K1/22(20060101)

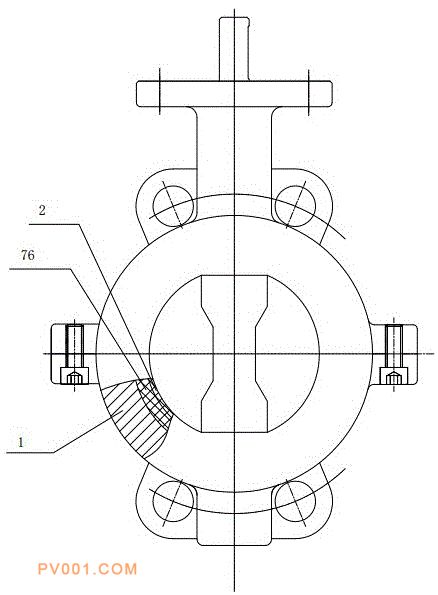

专利摘要：公开（公告）日:2019-11-26摘要:一种衬氟蝶阀。解决了现有的蝶阀在使用过程中，衬塑层容易磨损影响产品密封性能的问题。它包括阀体、阀座、阀板、上阀杆和下阀杆，所述的阀体上设有介质通道，所述的阀板外设有第一衬塑层，所述的阀板具有打开使得介质通道导通的第一位置和与阀座相配合关闭介质通道的第二位置，所述的阀体上设有用于顶压阀座使得阀座与第一衬塑层相紧贴的顶压机构。本实用新型的有益效果是，设置了顶压机构，使得顶压机构在密封时顶压阀座使得阀座与第一衬塑层相紧贴从而使得产品密封可靠，即使在工作过程中密封面有磨损，通过顶压机构使得阀座变形仍然能可靠的实现产品的密封，使得产品密封性能好，密封可靠。
