【专利】一种多级旁通阀(专利号:201920093226.9)

专利号：201920093226.9
专利状态：有权
专利类型：[实用新型]
专利申请人：新乡市华航航空液压设备有限公司
专利分类号：F16K11/20(20060101)

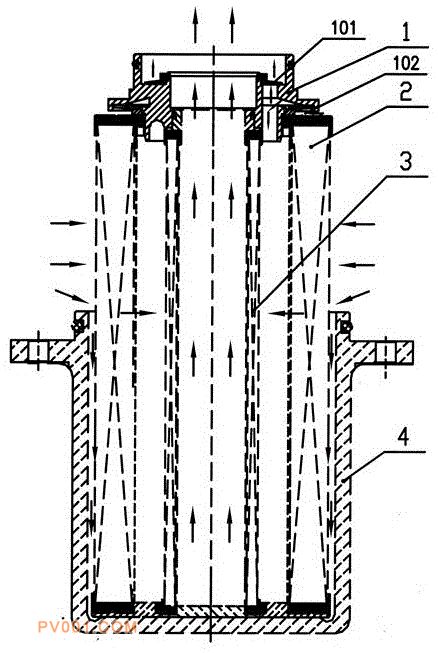

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种多级旁通阀，旁通阀安装在一级精滤芯和二级粗滤芯顶部出油口处，且旁通阀壳体里设有油液通过的环形槽，所述一级精滤芯进口与所述的二级粗滤芯进口之间安装有一级碟簧并通过一级调节座压紧，用一级挡圈将一级调节座和所述的一级碟簧固定，目的是防止一级调节座和一级碟簧脱落，所述二级粗滤芯进口和所述二级粗滤芯出口之间安装有二级碟簧，并通过二级调节座压紧，用二级挡圈将二级调节座与二级碟簧固定。本技术方案结构轻巧、紧凑，在多级过滤的过程中有效减少了旁通阀的安装空间，使系统更加优化。
