【专利】一种可换向保压阀(专利号:201920116373.3)

专利号：201920116373.3
专利状态：有权
专利类型：[实用新型]
专利申请人：倍得福机械科技(常州)股份有限公司
专利分类号：F15B13/02(20060101)

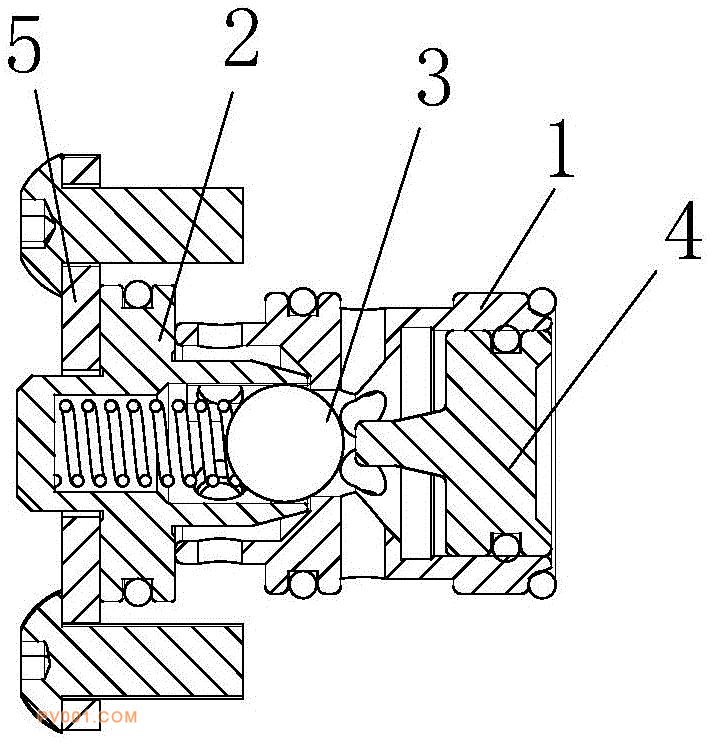

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及阀体领域，尤其涉及一种可换向保压阀。包括阀体、密封球和弹簧，还包括弹簧座、阀组压盖和换向阀芯，阀体内沿轴向依次设有连通的第一腔体、第二腔体和换向阀腔体，换向阀芯滑动设置于换向阀腔体内部且靠近第二腔体一侧设有推动杆，第二腔体与第一腔体联通处往中间收缩形成密封口，密封球设置于第一腔体内的密封口处，弹簧设置于弹簧座内，弹簧座套设于第一腔体内，阀组压盖设置于弹簧座的外侧，用于将阀组固定于保压阀的腔体内，第一腔体和第二腔体外壁设有与外界相通的第一通道和第二通道。通过换向阀芯的设置，使换向阀芯的推动杆可以推动密封球，使第一腔体和第二腔体之间连通，从而实现保压阀在任意压力下的开启。
