【专利】一种调节阀(专利号:201920458685.2)

专利号：201920458685.2
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南机油泵股份有限公司
专利分类号：F16K11/07(20060101)

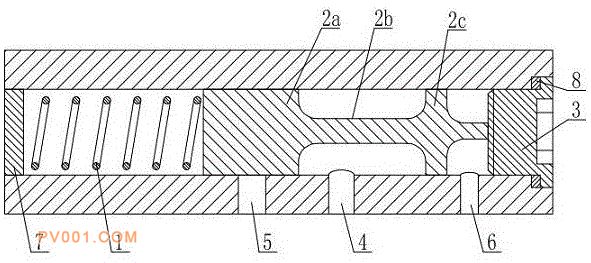

专利摘要：公开（公告）日:2019-11-26摘要:一种调节阀，涉及内燃机润滑系统，该调节阀包括阀孔和从内向外依次设置在阀孔中的弹簧、柱塞和堵塞，阀孔的孔壁上开设有进油口、泄油口和反馈油口，柱塞整体呈高脚杯状，包括内侧端的圆筒部、中间的杆状部、外侧端的圆盘部，弹簧的一端安装在圆筒部内，杆状部与阀孔的孔壁之间形成一个中转室，圆盘部的外侧设有一个可抵触堵塞的凸起，圆盘部与堵塞之间形成一个反馈油腔，反馈油口与反馈油腔连通，当主油道的油压过大时，主油道的反馈油能经反馈油口进入反馈油腔，推动柱塞克服弹簧的弹力向内移动，直至圆筒部从堵在进油口的位置移开，使得进油口和泄油口通过中转室连通。本实用新型提供的调节阀结构简单、利于加工、油压反馈调节效果好。
