【专利】一种耐磨高压球阀(专利号:201920120701.7)

专利号：201920120701.7
专利状态：有权
专利类型：[实用新型]
专利申请人：上海亚核阀业成套有限公司
专利分类号：F16K5/06(20060101)

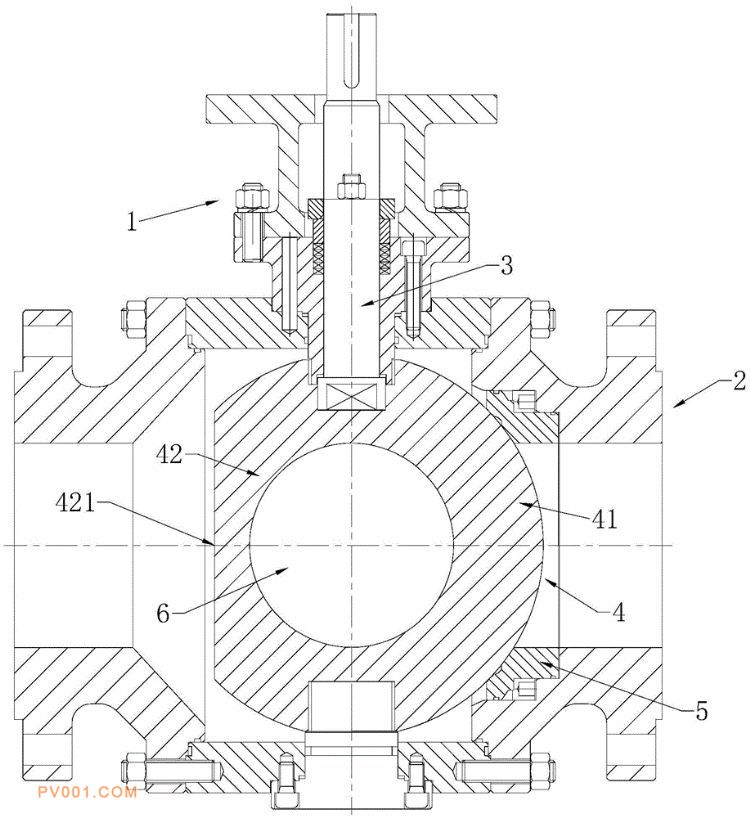

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种耐磨高压球阀，涉及阀门技术领域，包括有支架和阀体，且阀体内转动设置有阀杆，阀杆连接有伸入至阀体内的阀芯，阀芯设置为带有空腔的偏心球体结构，阀芯包括有设置为球体结构的主体，主体的开口端一体成型有加强体，且加强体封闭主体的开口端。由主体和加强体一体成型而成的偏心球体结构带有空腔，空腔的设置有利于降低阀芯的整体重量，同时不影响加强体提高阀芯的结构强度；带有空腔的偏心球体结构相较于薄壁状的C型阀芯结构而言，带有空腔的偏心球体结构具有更好的抗冲击力和结构强度，有利于提高阀芯的整体结构强度，进而达到提高偏心球阀密封性的目的。
