【专利】一种高压旁路阀(专利号:201822072306.4)

专利号：201822072306.4
专利状态：有权
专利类型：[实用新型]
专利申请人：青岛电站阀门有限公司
专利分类号：F16K3/00(20060101)

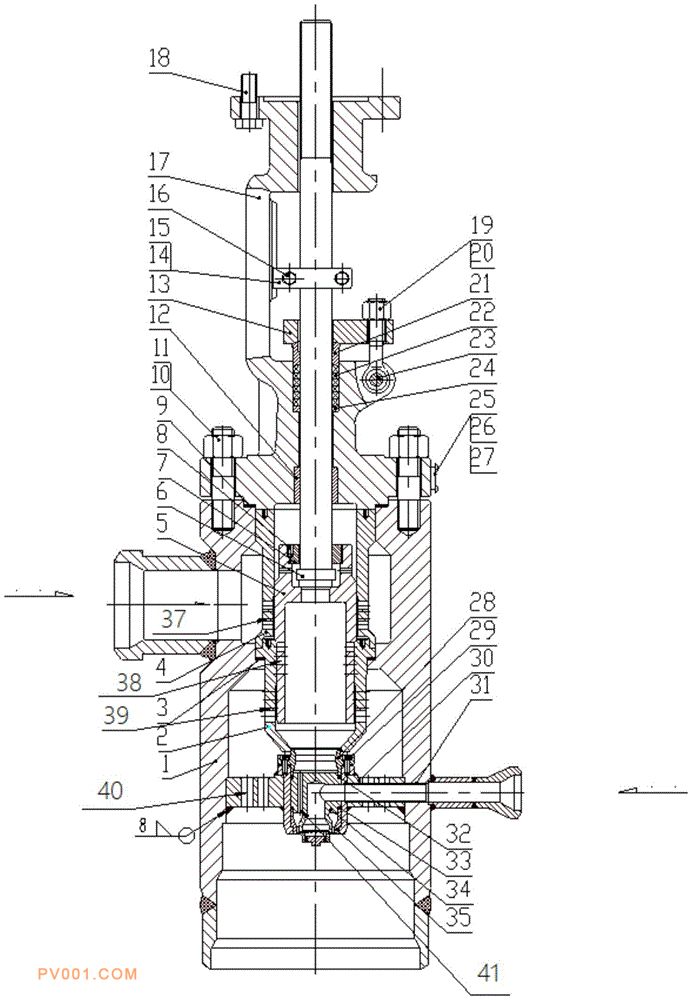

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开一种高压旁路阀，其阀杆的下端伸入到阀瓣内，阀座的下端与管状的引流座连通连接，引流座的下端通过第二螺钉与横向的孔板连接，孔板上设置有引流孔，引流座与横向的管状的给水套管连通连接，引流座和孔板之间设置有环形的盘根环，孔板的下面设置有位于引流座内的环形的齿形垫，引流座的下端与喷嘴连通连接，喷嘴安装在喷嘴支座上，喷嘴支座安装在引流座内的底部，其可降低阀体加工难度，提高加工效率，且降低加工成本。
