【专利】一种中心滑阀结构(专利号:201920429640.2)

专利号：201920429640.2
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳富临精工机械股份有限公司
专利分类号：F01L1/344(20060101)

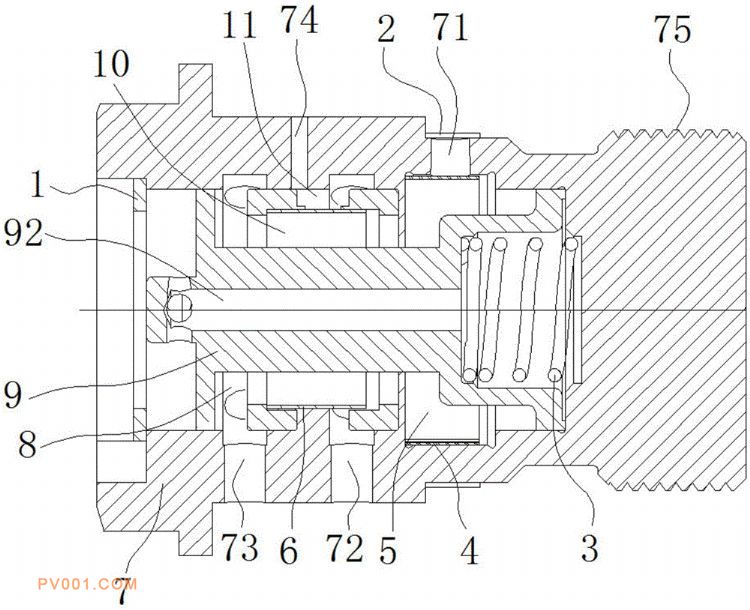

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型提供一种中心滑阀结构，包括阀壳和柱塞，所述阀壳上分别开设第一工作连接口、第二工作连接口和工作排出口，所述柱塞与阀壳之间形成滑动配合结构，所述柱塞上形成连接通道，所述阀壳与柱塞之间分别形成第一环形缺口、第二环形缺口和第三环形缺口，所述第一环形缺口与第二环形缺口通过连接通道连通，所述第三环形缺口与工作排出口连通，在连接通道与第三环形缺口之间设置第二单向阀。本实用新型通过柱塞与阀壳之间的相对滑动，可使中心滑阀实现3种工作模式，以实现低介质压力需求；当本实用新型应用于可变气门正时调节系统中时，不仅能提高充油效率，还能提高气门正时调节速度。
