【专利】一种带有安装结构的高性能泵阀铸件(专利号:201920494276.8)

专利号：201920494276.8
专利状态：有权
专利类型：[实用新型]
专利申请人：青岛常润新材料有限公司
专利分类号：F04B53/10(20060101)

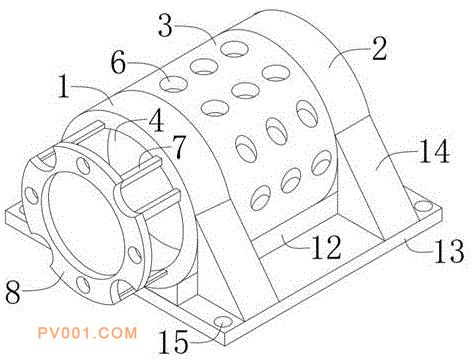

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种带有安装结构的高性能泵阀铸件，包括第一套筒、第二套筒以及设于第一套筒和第二套筒之间的减震套筒，所述第一套筒、第二套筒以及减震套筒具有相同的且套接于电机壳体外侧面的内通孔，所述减震套筒的外表面均布有若干与硅胶减震螺丝柱螺接连接的内螺纹通孔，所述第一套筒的前侧面通过连接杆与安装面板连接，所述安装面板上设有四个弧面扇形凸起板以及穿插通孔，每个所述弧面扇形凸起板上均设有与电机前盖螺接的内螺纹孔，所述第一套筒、第二套筒以及减震套筒的底部通过支撑面板与固定面板固定连接。本实用新型用于套接于电机壳体外侧面，固定安装电机，安装结构简单，安装后还能够有效减少电机壳体震动。
