【专利】一种密封性好且便于安装调试的中线蝶阀(专利号:201920044571.3)

专利号：201920044571.3
专利状态：有权
专利类型：[实用新型]
专利申请人：鞍山瑞科阀门制造有限公司
专利分类号：F16K1/226(20060101)

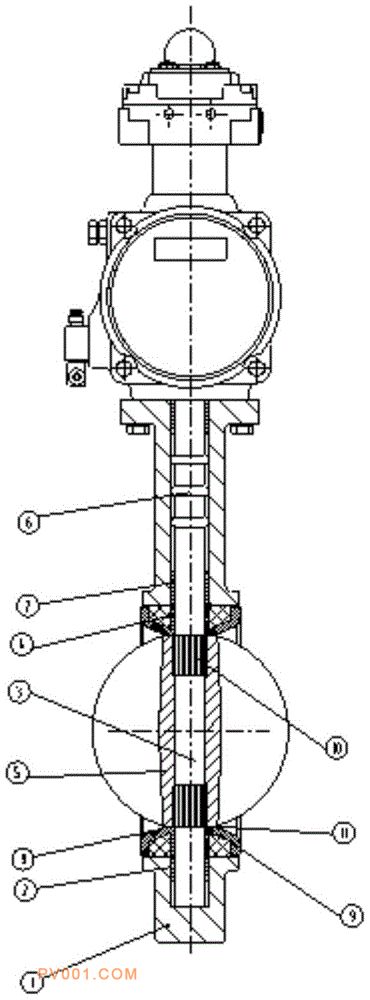

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及蝶阀，尤其涉及一种密封性好且便于安装调试的中线蝶阀。包括阀体以及安装在阀体上的轴套、转轴、阀座、阀板与O型密封圈；所述阀板、转轴、阀座、阀体中心线相同，轴套安装在转轴外部，阀体与转轴之间设有多个O型密封圈；所述阀板与转轴相连，转轴与阀板两端的连接处均为花键连接；阀座设有弧面，阀座端面压在阀板的密封面上，阀座端面与阀板密封面之间为过盈连接。本实用新型达到完全密封，气体试验泄漏为零，安装调试方便。
