【专利】电磁阀一体式异形PIN结构(专利号:201920451486.9)

专利号：201920451486.9
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州市艾博拉斯汽车产品有限公司
专利分类号：H01R13/405(20060101)

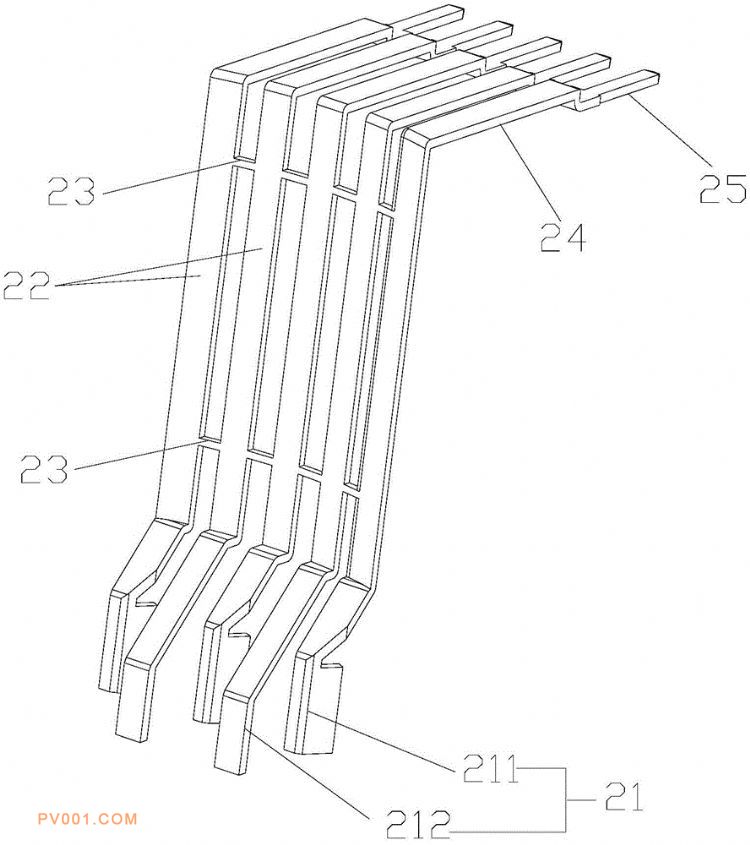

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种电磁阀一体式异形PIN结构，包括注塑壳体及封装在所述注塑壳体内的异形PIN组。所述注塑壳体的下端设有连接底座，所述连接底座的一侧设有与之内部连通的线圈座，所述注塑壳体、连接底座、线圈座一体注塑成型。所述连接底座内放置有微动开关，所述线圈座内放置有电磁线圈。所述异形PIN组的下端设有延伸至所述连接底座内的连接部，所述连接部包括间隔排列的一号接头、二号接头；所述一号接头用于与所述微动开关接触电连，所述二号接头用于与位于所述线圈座内的电磁线圈连接。本实用新型的一体式异形PIN结构降低了加工难度，提高了生产效率。
