【专利】挤出机添加剂的液注针阀(专利号:201822198065.8)

专利号：201822198065.8
专利状态：有权
专利类型：[实用新型]
专利申请人：南京百优挤出机械有限公司
专利分类号：F16K1/00(20060101)

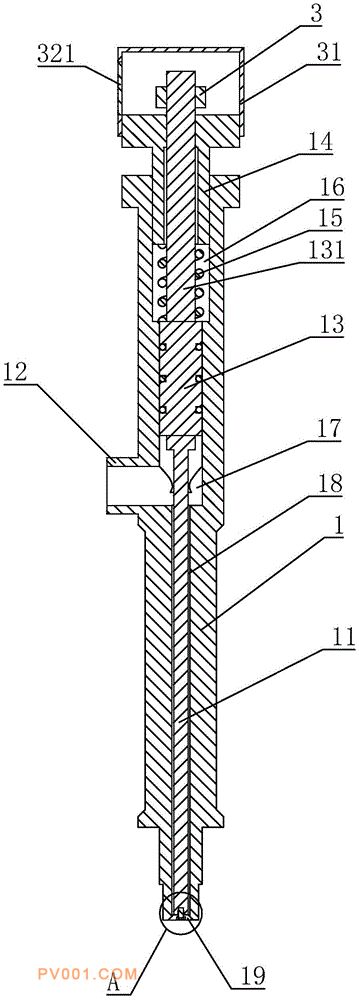

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及一种挤出机添加剂的液注针阀，应用在挤出机添加剂加注设备领域，其技术方案要点是：包括阀座、阀针、进料嘴、阀杆、限位套和拉伸弹簧，阀座内开设沿阀座高度方向从上向下依次分布的有第一沉槽、第二沉槽和通槽，阀针滑动在通槽内，阀针的一端设有截面为梯形的阀塞，另一端与阀杆连接，通槽槽壁设有与阀塞斜面相贴合的锥面，阀杆滑动在第二沉槽内，限位套的一端螺纹连接在第一沉槽内，拉伸弹簧位于第一沉槽内且两端分别与阀杆和限位套连接，进料嘴设置在阀座侧壁上并与第二沉槽连通；其优点是：减小了针阀在输入添加剂时物料进入阀座内，导致针阀被堵塞的可能。
