【专利】一种套管翼阀穿出式井口电缆穿越器(专利号:201920802269.X)

专利号：201920802269.X
专利状态：有权
专利类型：[实用新型]
专利申请人：张超
专利分类号：H02G1/08(20060101)

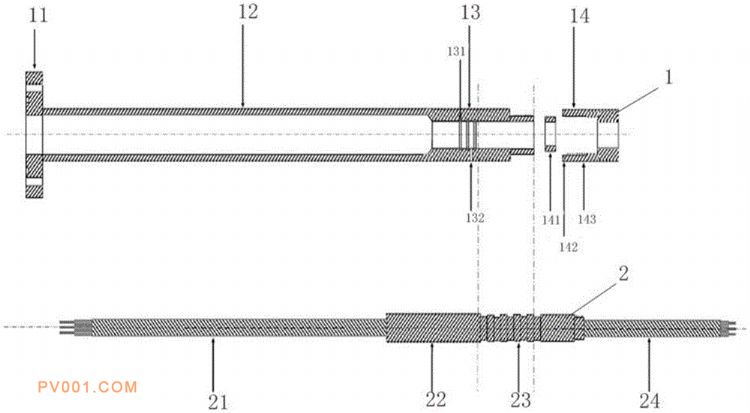

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型提供了一种套管翼阀穿出式井口电缆穿越器，包括：密封筒和穿越器，所述密封筒为空心管状结构，所述穿越器装配在所述密封筒中；所述密封桶从左至右依次包括标准法兰、预留腔、密封机构和锁定机构；所述穿越器从左至右依次包括下电缆接头、密封部分、锁定部分和上电缆接头，其中，所述标准法兰通过螺栓与井口的四通相连，所述预留腔中容纳电缆的主体部分，所述下电缆接头穿出所述标准法兰与井下的电缆相连，所述密封部分与所述密封机构装配连接，所述锁定部分与所述锁定机构装配连接，所述上电缆接头穿出所述锁定机构与地面上的电缆相连接。使用本实用新型连接动力电缆，通过本装置实现锁紧密封，井口无需进行改造。
