【专利】一种超高压防砂平板阀(专利号:201920897677.8)

专利号：201920897677.8
专利状态：有权
专利类型：[实用新型]
专利申请人：建湖县鸿达阀门管件有限公司
专利分类号：F16K3/02(20060101)

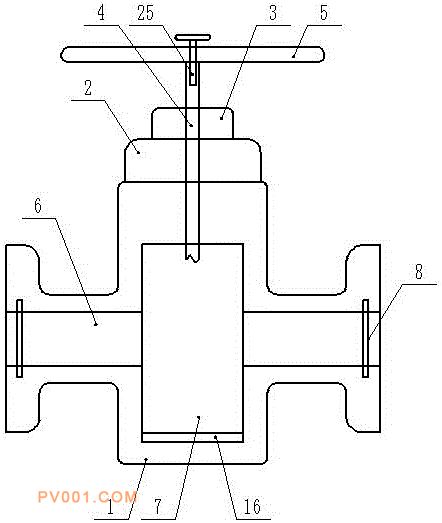

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种超高压防砂平板阀，包括阀体、阀盖、阀帽、阀杆及操作手轮，所述阀体上开有通水孔，所述阀体内腔中侧开有阀腔，所述通水孔长度方向两侧内端壁均设有筛板，所述阀腔内设有侧阀座、阀芯，所述阀芯底部开有导水孔，所述阀芯顶端中侧且沿竖直方向开有圆形凹槽，所述圆形凹槽内设有传动轴，所述阀腔内活动设有环形转动架，所述环形转动架上开有过滤孔且所述过滤孔内设有过滤网，所述阀杆一端与所述操作手轮连接、另一端伸进所述阀腔内，所述阀杆伸进端套有筒形驱动架，所述阀腔内底部设有底阀座。
