【专利】一种应用于注塑模具的一缸多阀针控制结构(专利号:201920242048.1)

专利号：201920242048.1
专利状态：有权
专利类型：[实用新型]
专利申请人：英柯欧模具(上海)有限公司
专利分类号：B29C45/28(20060101)

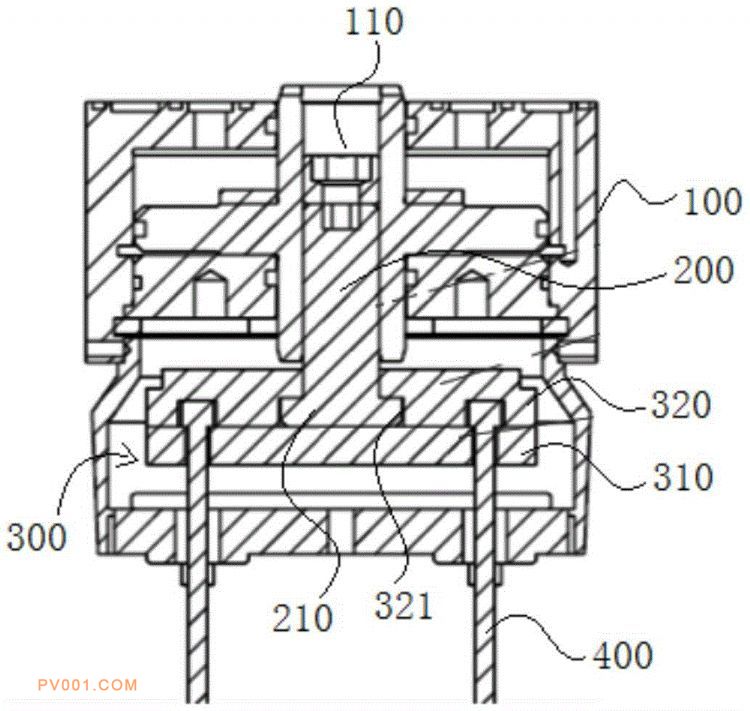

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种应用于注塑模具的一缸多阀针控制结构，包括一安装在分流板上的气缸和一传力杆，所述传力杆设置在气缸的收缩端上且能够通过气缸带动其上下移动；在所述传力杆的下端设有一用于安装阀针的阀针安装件，所述阀针安装件包括设置在传力杆上的阀针固定盘，在所述阀针固定盘上设有至少两根与注塑模具的喷嘴相对应的阀针，所述阀针通过阀针压盘压设在阀针固定盘上。本实用新型操作方便，能够应用于注塑点位比较近的注塑模具中，确保了阀针封胶的可靠性。
