【专利】一种液控蝶阀软冗余控制系统(专利号:201920526902.7)

专利号：201920526902.7
专利状态：有权
专利类型：[实用新型]
专利申请人：华电电力科学研究院有限公司
专利分类号：G05B9/03(20060101)

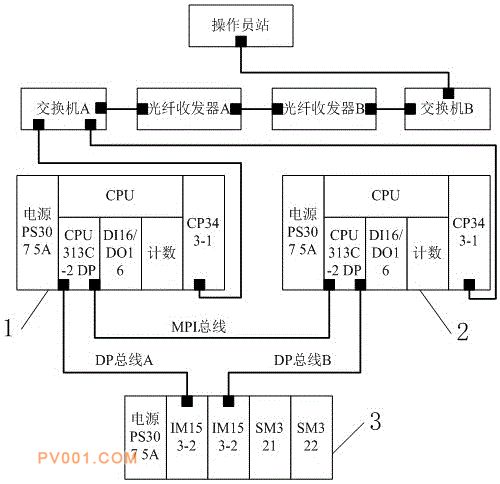

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种液控蝶阀软冗余控制系统，包括主控制系统、辅控制系统、分布式I/O模块和监控系统。主控制系统和辅控制系统均包含电源、CPU和以太网模块。分布式I/O模块包括电源、主控制系统接口和辅控制系统接口模块、数字量输入模块SM321和SM322。监控系统包括交换机A、光纤收发器A、交换机B、光纤收发器B和操作员站。主控制系统与分布式I/O模块通过DP通信总线A相连，辅控制系统与分布式I/O模块通过DP通信总线B相连。主控制系统与辅控制系统通过MPI总线相连。监控系统通过交换机A与主控制系统、辅控制系统相连。本实用新型提高了液控蝶阀控制系统的可靠性，确保设备安全稳定运行。
