【专利】一种堵阀(专利号:201822071750.4)

专利号：201822071750.4
专利状态：有权
专利类型：[实用新型]
专利申请人：青岛电站阀门有限公司
专利分类号：F16K3/02(20060101)

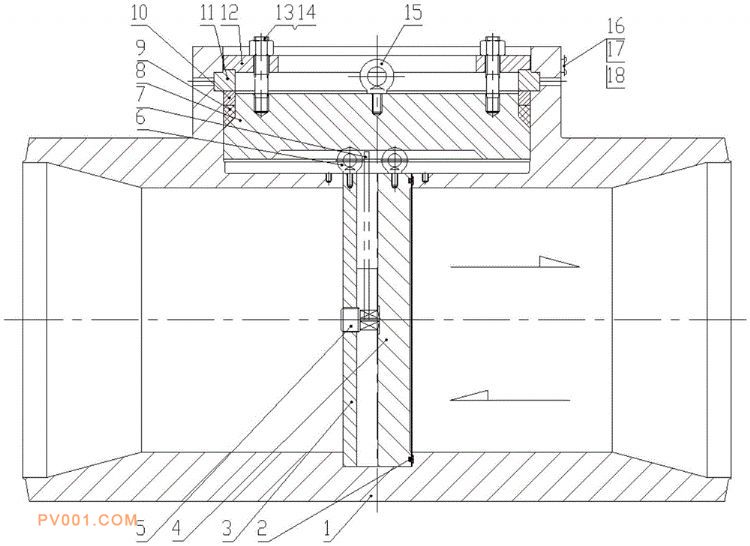

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开一种堵阀，阀体内由左至右依次放置有纵向的支板和堵板，堵板与阀体的内壁之间设置有O型圈；支板的中心处与横向的螺杆的左端连接；支板和堵板之间设置有纵向的单头扳手，支板和堵板的上端分别设置有位于单头扳手左侧和右侧的第一吊环螺钉，阀体的上面设置有阀盖，阀盖与阀体之间设置有环形的密封圈，密封圈的上面设置有位于阀盖与阀体之间的环形的垫环，垫环的上面设置有环形的四开环，四开环上设置有支撑板，阀体内构成管道结构，阀体内设置有圆管状的导流套，导流套与所述管道结构形成偏心结构，导流套的上面设置有压板，其能减小阀体加工难度，提高加工效率，减小加工成本，减小体积和重量。
