【专利】一种柴油机油路电磁阀(专利号:201920482856.5)

专利号：201920482856.5
专利状态：有权
专利类型：[实用新型]
专利申请人：江西直方数控动力有限公司
专利分类号：F16K31/06(20060101)

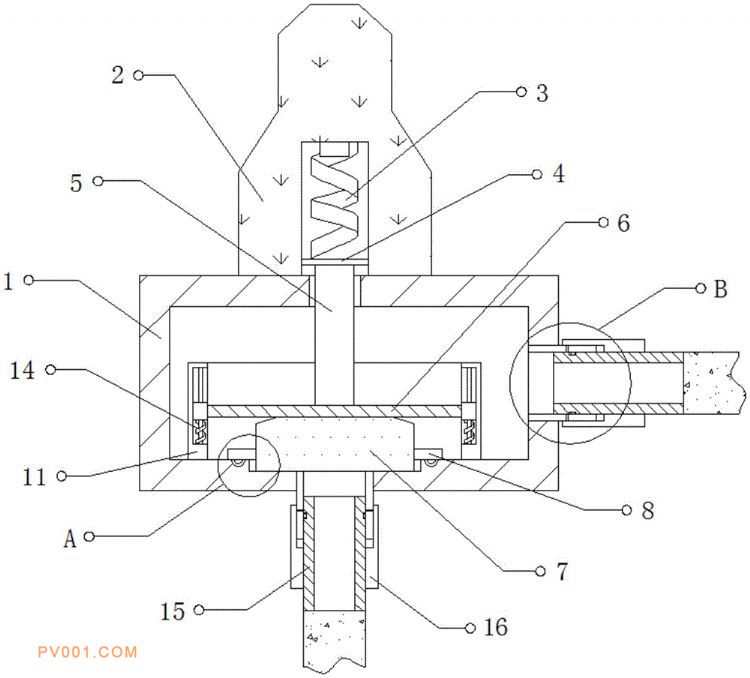

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种柴油机油路电磁阀，包括固定壳，所述固定壳的一侧和底部外壁分别固定有进液管和出液管，且固定壳的顶部设置有电磁阀体，所述电磁阀体的底部连接有固定弹簧，且固定弹簧的底端固定有连接片，所述连接片的底部外壁固定有连接杆，且连接杆的底端外壁固定有连接板，所述连接板的底部外壁固定有密封块，且密封块的顶部采用硅胶材料制作。本实用新型在固定壳底部的出液管顶部设置有密封槽，断开油路时使密封块卡进密封槽中，且密封块横截面的面积大于出液管横截面的面积，并利用密封块外围相匹配的辅助环和辅助槽提高对出油位置的密封性，避免有气体流进油路，保证柴油机的正常作业。
