【专利】防爆型阀门位置指示电器箱(专利号:201822064081.8)

专利号：201822064081.8
专利状态：有权
专利类型：[实用新型]
专利申请人：天津科利华阀控设备有限公司
专利分类号：F16K37/00(20060101)

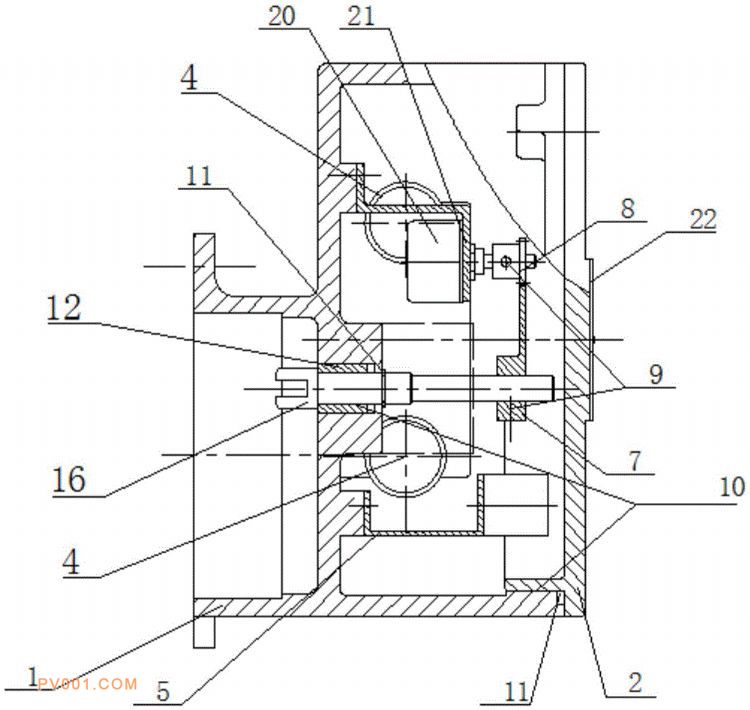

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型提供了防爆型阀门位置指示电器箱，属于阀门领域，包括箱体和箱盖，箱体和箱盖的接触面为防爆面，箱体的内部设有电位器、开度大齿和开度小齿，电位器通过支架固锁在箱体的内部，开度小齿与电位器的出力轴固定连接，开度大齿与开度小齿啮合设置，开度大齿固设在传动轴上且二者同轴设置，传动轴设在箱体远离箱盖的一端且与箱体转动连接，传动轴与箱体的接触面为防爆面，传动轴远离箱盖的一端突出箱体设置且上面设有对称的第一感应片和第二感应片，箱体上还设有微动开关，阀门的打开状态，第一感应片与微动开关接触设置，阀门的关闭状态，第二感应片与微动开关接触设置。本实用新型性防爆，安全性高，而且可显示开度，可远程操控。
