【专利】衬氟隔膜阀(专利号:201920277554.4)

专利号：201920277554.4
专利状态：有权
专利类型：[实用新型]
专利申请人：华光阀门有限公司
专利分类号：F16K7/16(20060101)

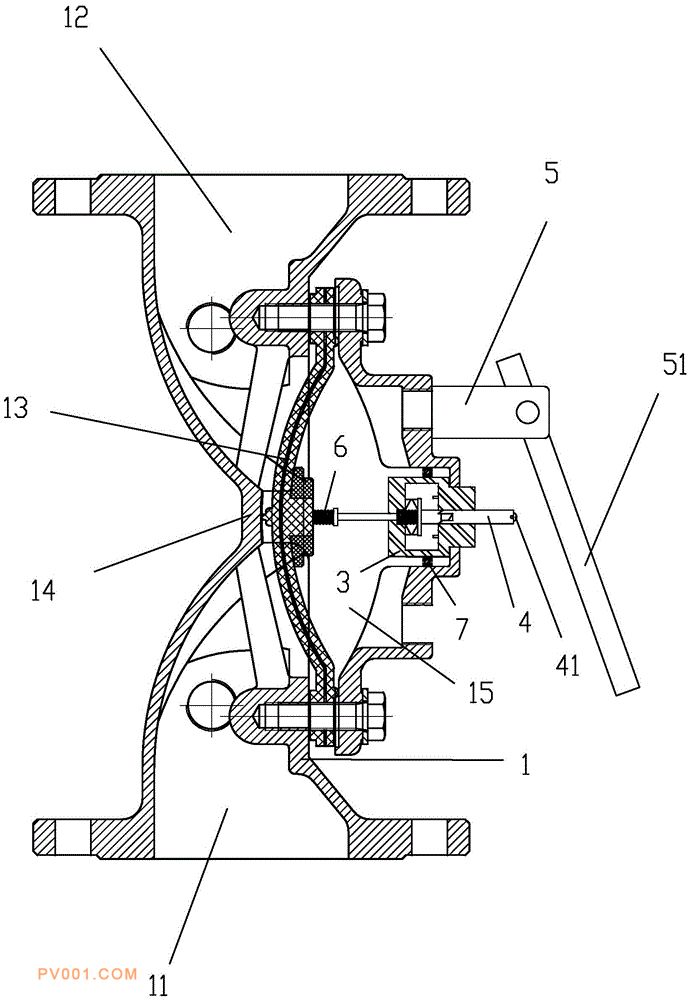

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型提出一种结构简单、生产成本低，能够大幅提高隔膜阀开启与关闭速度的衬氟隔膜阀，包括阀体，所述阀体开设有供水侧通道与系统侧通道，所述供水侧通道与系统侧通道之间形成第一阀口，所述第一阀口右侧设置有隔膜密封垫，所述隔膜密封垫与阀体右侧形成阀组控制腔，所述阀组控制腔与泄压阀及供水侧通道相连通，所述隔膜密封垫右侧固定设置有第一永磁铁，所述阀体上设置有与所述第一永磁铁相互作用的第二永磁铁，所述阀体上设置有控制所述第二永磁铁旋转角度的驱动器，所述阀组控制腔内设置有用于控制所述驱动装置的压力感应开关。
