【专利】气动常闭型真空破坏阀装置及核电站循环冷却水系统(专利号:201920309031.3)

专利号：201920309031.3
专利状态：有权
专利类型：[实用新型]
专利申请人：中国核电工程有限公司
专利分类号：F17D1/12(20060101)

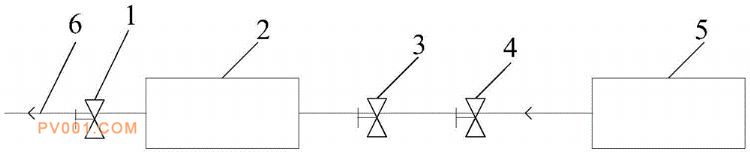

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种气动常闭型真空破坏阀装置及核电站循环冷却水系统，该气动常闭型真空破坏阀装置包括：真空破坏阀，真空破坏阀设置于核电站虹吸式输水流道上，核电站虹吸式输水流道与虹吸井连接，真空破坏阀用于破坏核电站虹吸式输水流道内的真空；缓冲气罐，与真空破坏阀连接，缓冲气罐用于缓冲向真空破坏阀供气；电磁阀，设置于缓冲气罐与供气机构之间连接的管路上，电磁阀用于控制缓冲气罐与供气机构之间的管路的开闭；供气机构，与缓冲气罐连接，供气机构用于向真空破坏阀供气。本实用新型中装置的真空破坏阀能满足开启时间小于0.4s的要求，提高核电站机组及循环水泵房按计划停运的可靠性；缓冲气罐能够满足真空破坏阀稳定供气要求。
