2019年度连成集团公司对重点产品WQC小型潜水排污泵进行了技术及质量攻关，形成了稳定的生产能力，保证了产品的质量稳定性提高了产品市场竞争力。
经嘉定区市场监督管理局推荐，集团公司精心准备提交了相关产品攻关改进材料。最终入围终审答辩，并顺利通过答辩，斩获“2019年度上海市重点产品质量攻关成果奖”。此重要奖项是对公司产品质量的重要肯定，代表着公司产品质量又上一个新的台阶。
一、质量攻关的背景
市场经济发展迅速，排污场合越来越多，小型潜水排污泵在各场合被广泛应用，市场前景广阔。原有小型潜水排污泵体积及重量重，水泵效率也不高。应对激烈的市场竞争，同时响应国家节能减排的号召，亟待开发系列型具有效率高、运行可靠、重量轻的小型潜水排污泵。攻关目标旨在开发成系列多规格小型潜水排污泵，其水力性能佳，运行可靠，制造成本相对低，质量稳定，各种技术性能达到国内外同类产品水平。
二、质量攻关主要措施
本次质量攻关对WQC小型潜水排污泵的水力性能、运行可靠性及成本控制进行了深度技术攻关与改进。
(一)设计时着重考虑了水力性能兼顾无堵塞性能
1、新开发的WQC系列小型潜水排污泵保留了部分水力效率高的双流道模型，对效率一般的水力模型进行改进。对转速4极的泵重点改造，改为2极转速，重新设计水力。重新水力设计的叶轮运用潜水排污泵最新水力设计理念，采用国际流行的双叶片半开式叶轮，设计中采用宽出口、大包角、小出口安放角的理念。试验结果显示水泵在水力性能曲线上任一点运行都不超所配潜水电机的额定功率。极大提高了水泵运行的可靠性，避免选型不当，或者抽送液位变化大导致的电机烧毁的情况。
2、采用了国外最先进的CFD流场分析软件技术，不断优化叶轮及蜗壳水力，使得机组效率超出国家标准5％以上。
3、水力零件铸造工艺进行了优化。叶轮铸造采用全覆膜砂工艺，流道及盖板光洁。泵体泥芯采用覆膜砂工艺，保证流道光洁。工艺优良，保证了水力性能。
4、叶片式叶轮进口小，出口大。叶轮设计完后运用三维软件重点检查叶片进口几何尺寸，保证几何尺寸能通过国标GB/T 24674-2009规定的最小颗粒直径，保证了泵的无堵塞性。

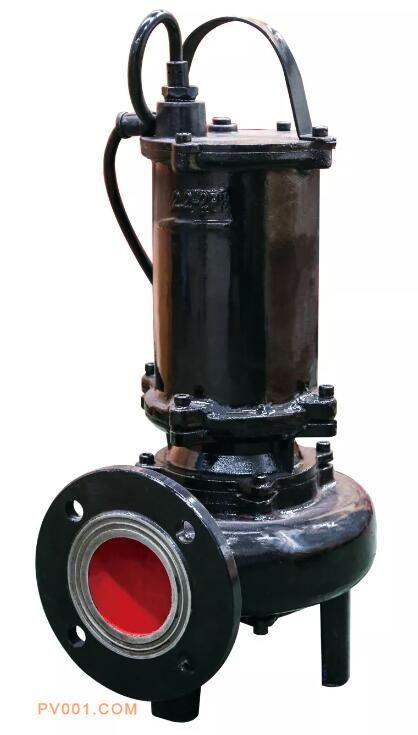

▲WQC型泵结构图
(二)设计时考虑了零件的通用性与专用性
根据现有市场，针对常用型号设计专用零件并开模，特别是泵体与叶轮。专用设计的泵体与叶轮水力匹配性更好，铸件重量相对更轻。同时减小了水泵的径向尺寸，相对省出了集水井水泵检修空间。
(三)设计时考虑了重要零件的维修性能
1、充分考虑到定子的维修方便性，取消了定子机壳的上轴承圈，将上轴承圈位置改在接线盒盖上。此做法便于定子铁心线圈维修时的拉拔和重新定位安装。
2、充分考虑到半开式叶轮无法用撬棍拆卸，在叶轮后盖板设计出顶丝孔。此做法便于叶轮的可拆卸性，拆卸时拧入两只长螺钉直至顶住泵盖，靠螺纹反力将叶轮顶出转子轴。
(四)设计时充分考虑了电缆进线密封的可靠性
水泵电缆采用最新技术铸头电缆。彻底防止原电缆护套与电缆线之间的进线密封漏水，彻底防止电缆外护套破皮引起的电缆进水至电机腔，极大地提高了泵运行可靠性。
(五)设计时大大地考虑了机械密封的可靠性
1、采用两道单端面机械密封，独立工作，可靠性更强。泵侧与抽送介质接触处机械密封摩擦副采用硬对硬的材质，硬性材料碳化硅对硬质合金碳化钨。比市场上多见的碳化硅对碳化硅摩擦副更好安装，极大地提高了装配可靠性。
2、叶轮后盖板处加工出类似叶轮密封环的结构，通过与泵体配合，使之单边间隙控制在0.5mm，有效地避免大颗粒固体进入泵盖腔磨损机封。
(六)设计时充分考虑了泵结构的轴向尺寸
特别是机壳采用专用设计后，轴长度更短。同时，根据不同功率，重新规划了轴承的大小，并对之寿命校核。对线圈高度严格规范要求。一系列的规划，使得泵结构的轴向尺寸大为减小。每个型号高度大致减少100mm。满足了电机冷却后，最低启停液位更低，能够抽送更低液位的污水。
(七)攻关后，有效地控制了制造成本
节约了铸件及外采零件的成本。光叶轮型式的改变使叶轮铸件成本节约3/8左右。泵整体轴向及径向减小后、零部件专用性及通用性考虑后、机械密封和轴承规划后，有效地控制了制造成本。
三、质量攻关后产品质量提高情况
(一)摸索出了一套水力性能佳、无过载、无堵塞泵的水力设计理念，便于设计出型号更多的小型潜水排污泵，对于中大型潜水排污泵水力设计攻关也有指导意义。
(二)技术人员及软件具备，所有成果转化完全可行。技术转化中，所需生产车间、设备及检测硬件设施等条件齐全，提供足够的支撑。铸件及外采名优零件及时供应。形成了稳定的WQC系列小型潜水排污泵的生产能力及质量稳定性。
(三)此系列泵与市场上同类产品相比具有平均机组效率高的优点，比国内同类产品高5％。部分型号较公司第二代小型潜水排污泵同参数下功率降档。
(四)此系列产品维修及装配性好，减少了维修及装配的工作量，进一步提高了工作效率。
(五)经过重新水力设计的泵产品泵性能无过载，电缆进线密封可靠性更强，短轴伸及名优品牌机械密封和轴承大大提高了产品质量及运行可靠性。
(六)此系列产品经机械工业排灌机械产品质量检测中心（镇江）检测，各项性能指标符合并优于《GB/T 24674-2009》国家标准。
四、结语
产品质量攻关成功是阶段性的成功，继续努力的方向很多。继续会同电缆厂家持续提升铸头电缆性能，在电缆的老化等问题上做更深的研究。继续技术攻关，将双流道模型改造成双叶片半开式叶轮，效率更高，杜绝口环锈死。通过每年的质量攻关计划，不断提升产品质量，提升产品竞争力，为“创世界一流，做百年连成”添砖加瓦。
