GRAT电动球阀在铁路绝缘子水冲洗车上的应用

中国铁路是中国境内的一种交通运输形式，为国家的重要基础设施、大众化的交通工具，在中国综合交通运输体系中处于骨干地位。截至2023年底，中国铁路营业里程达15.9万公里，其中高铁4.5万公里。全国铁路电气化率达到73.8%。

铁路电网是指为铁路牵引供电的电力系统，多采用直流电，通常包括多个变电所、接触网、供电系统和负载（如列车）等组成部分。铁路电网的核心是接触网，它通常由架在架空隔离支柱上的钢丝或合金铝导线组成。接触网与列车接触网上的集电装置通过气压机构等连接在一起构成一个闭合电路，实现电能传输?。

一、为什么要对接触网绝缘子进行冲洗？

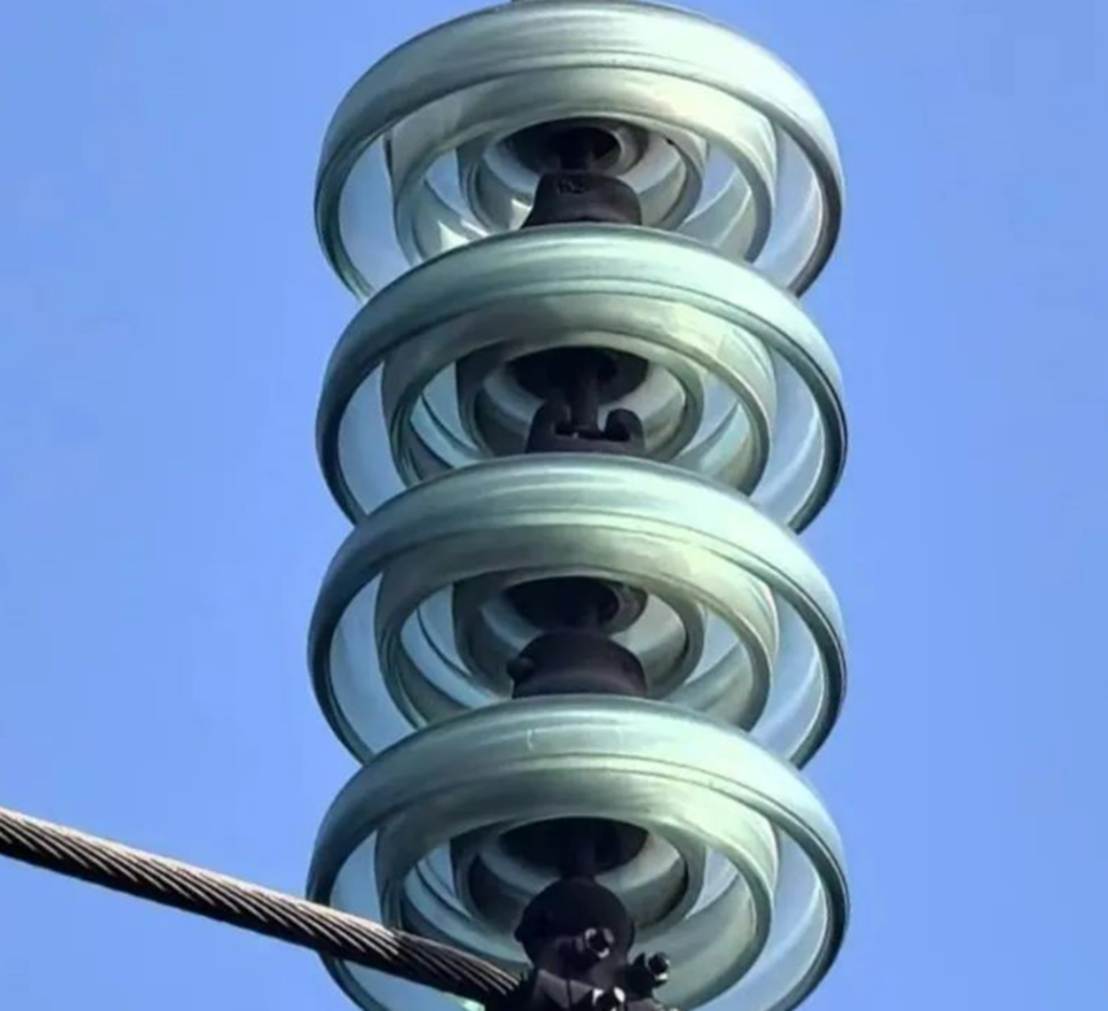

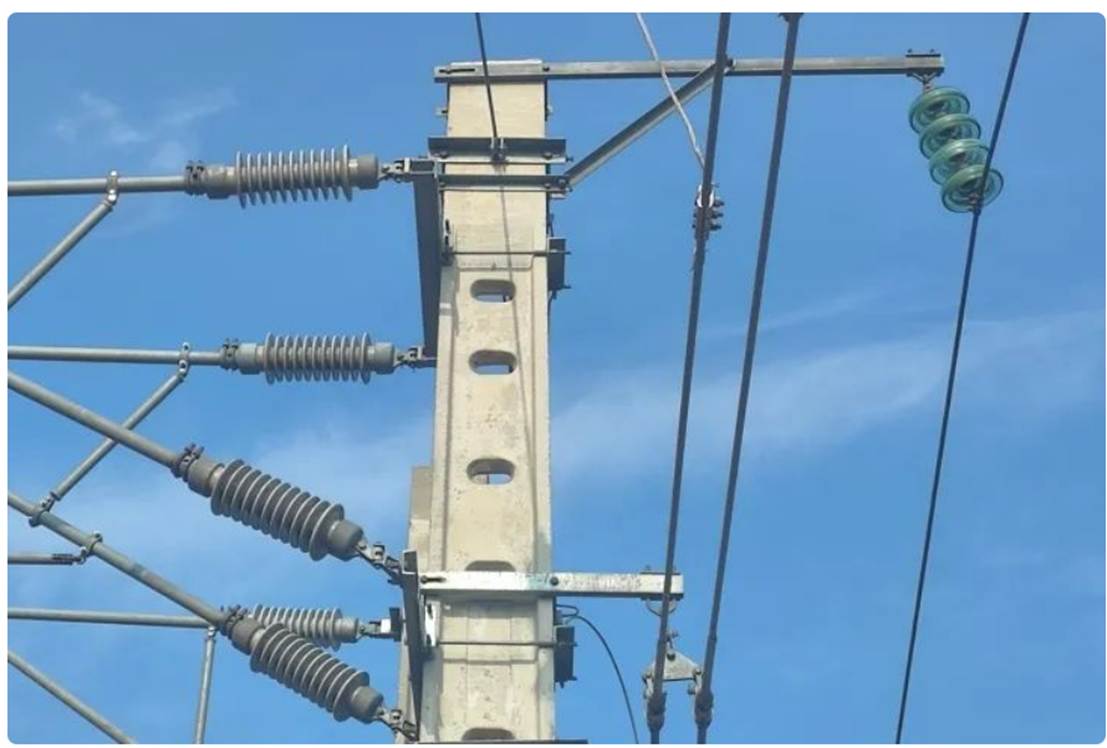

接触网绝缘子是铁路供电系统的重要设备也被称为“瓷瓶”，在供电线路中起到绝缘和悬挂导线的作用。由于接触网绝缘子常年裸露在外，悬浮在空气中的污秽颗粒、尘埃、烟气等外界物质会被它吸附为积污，污秽在长年累月中与绝缘子表面紧密结合，即使遇到大自然的风雨仍无法洁净。在潮湿天气下，部分盐类溶解转化为导电性强的水膜溶液。如果污层持续受潮，泄露电流不断增大，会进而引起污闪跳闸，直接导致大面积的接触网停电，对铁路运输安全造成严重影响。

二、如何清洗接触网上的绝缘子？

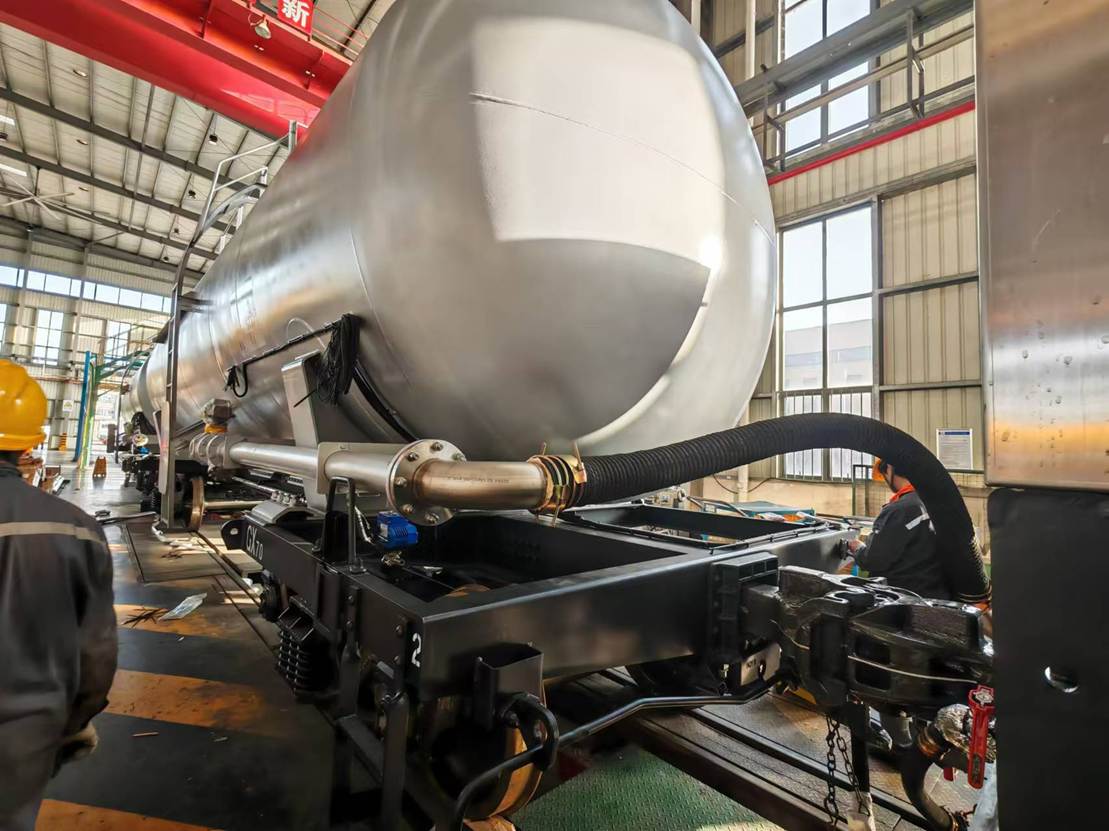

为了有效地处理接触网绝缘子上的污秽物，引入优质水源采用带电水冲洗的方法为高压线路上的绝缘子“洗澡”很有必要。所以铁道系统专门配置了“水冲洗列车”俗称“彩虹列车”，配备有3辆接触网作业车、水罐车、水炮车。水炮车上有4台高压水炮，依据铁路电网线路上绝缘子的脏污程度，对其进行冲洗作业，作业中的列车运行速度为5-10公里，高压水炮有效喷洒距离达17米，可对接触网设备进行360度“冲洗，仅需10秒便能完成一根支柱上两组绝缘子的全面清洗。再搭配一台储水60吨的水罐车就可以尽情冲洗绝缘子再也不用担心水力不足的问题。

三、为何要带电冲洗？

带电冲洗不仅清洗效果好、劳动效率高，而且在作业过程中不中断供电，保障了铁路的正常用电。可谓是一举多得！

四、如何保证操作人员不会触电？

奥秘就在于罐车中水不是一般的水，所用水源要进行水阻检测，水质达到标准后才能使用。同时，水炮口加装的特殊装置，能让喷射出的水束呈珠状覆盖在绝缘子表面。炮手相互协作，采取双炮追踪的冲洗方式，防止因污水造成绝缘闪络跳闸。此外，操作员“炮手”们也穿着特制的防电防水服，避免因为触电而引发人身伤害事故。因此，在多重保障措施下，即使带电作业也能保障人员和铁路电网的安全。

五、清洗接触网绝缘子的时间

污闪是一种绝缘子表面放电现象，多发生在秋末冬初和冬末初春雾气和降雪最多的时段。所以每年秋冬季节及春融时节是水冲洗绝缘子的好时间。

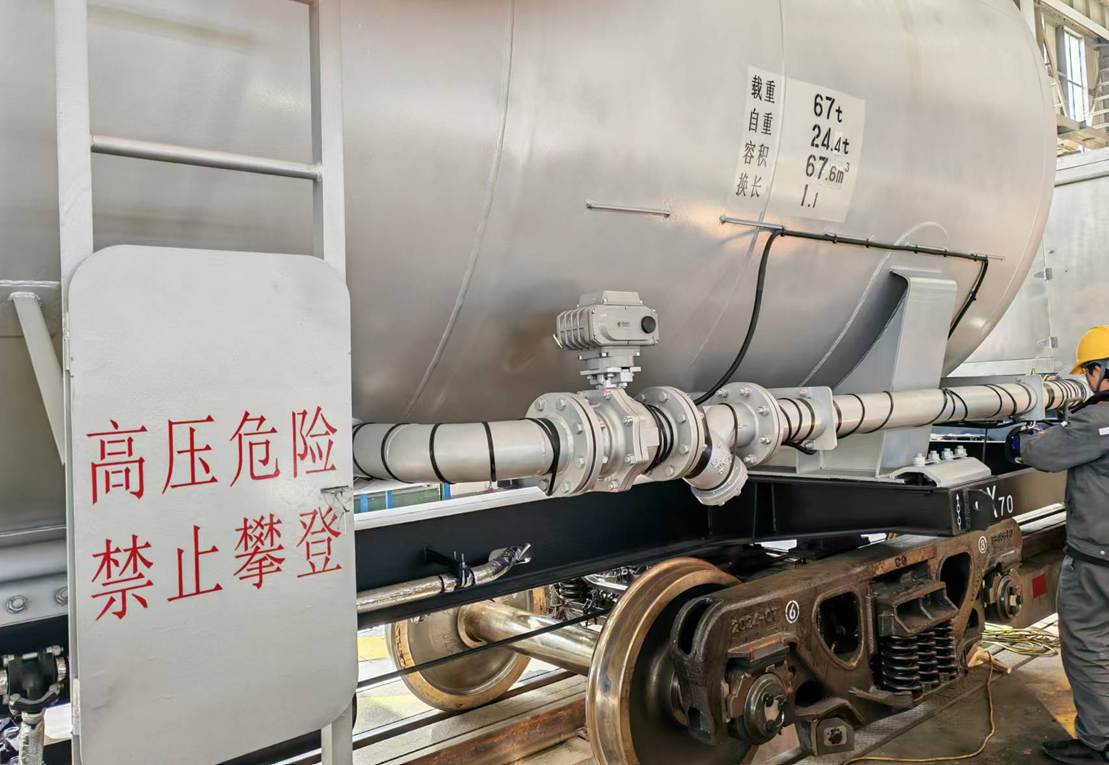

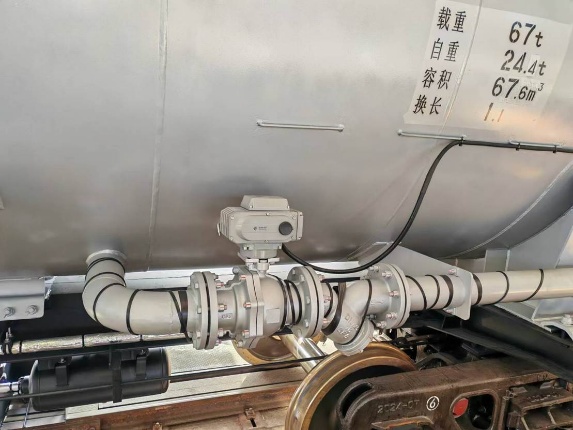

口径：DN65/125

介质：水

工作电源：DC24V

温度：-10℃～+45℃

公称压力：1.6MPa

材质:整体SUS304

连接方式：法兰式

输入信号：开关量

输出信号：无源触点

设计寿命：5-8年

运行日期：2022年2月

工作地点：全国铁道系统
